钧敏科技&TDK | TMR角度传感器

钧敏科技&TDK

TMR 角度传感器


磁阻元素的发展历史

TDK 从90年代开始在硬盘上开发磁阻技术。



1.有三种 磁阻头。

2.TMR 是最新的磁阻技术。

3.TMR在所有MR中提供 最高的磁共振比和输 出以及最小的温度漂 移。


TMR传感器的优点


1.高灵敏度

2.低功耗

3.低温依赖性


TMR(隧道式磁阻 )

1.结构为3层薄膜, 固定层 / 阻隔层 / 自由

2.固定层; 铁磁,磁化方向固定 .

3.自由层; 铁磁、磁化方向与外部磁场对齐 . 4. 阻隔层; 电阻率随钉扎层和自由层磁化方向的增量而变化.


TMR角度传感器的检测原理


钧敏科技

1.惠斯通电桥设计进一步减少温漂影响

2.自由层会随着外界磁场的变化而变化

3. TMR电阻会随着自由层和钉扎层的夹角变化 而变化

4.通过反正切( Sin/Cos θ)可以在0?360°里算出每一个绝对角度

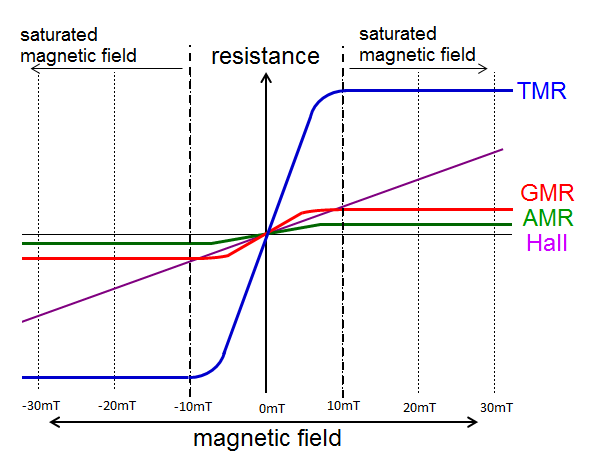

霍尔、AMR、GMR、TMR的比较


钧敏科技

霍尔向磁场显示线性电阻的变化。

所有的磁阻在非饱和磁场中均呈现线性。

高输出!

其中TMR显示出优良的磁阻比。

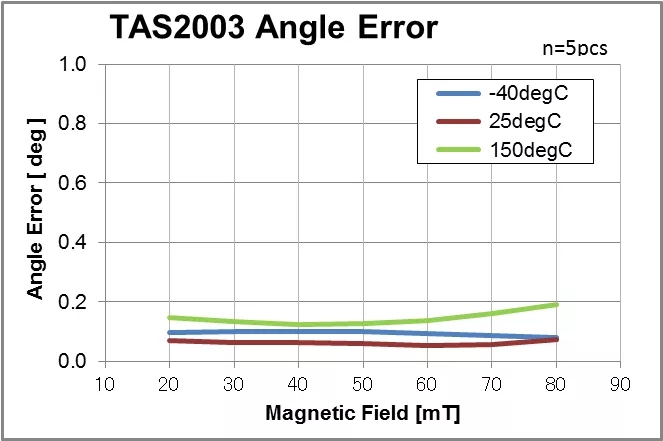

温漂性能



1) 宽磁场下的高性能稳定性。

2) 温度依赖性较小。

可靠性测试

试验条件:AEC-Q100 1级

高温.贮存试验(HTSL):150℃x1000小时→10 k小时 n=55

高温.高湿度偏差(THB):85℃,85%相对湿度x1000小时→10 k小时 n=85

TMR 传感器在使用期限间非常稳定。


TRM传感器选型

传感器类型

TMR桥

输出@5V或IF

尺寸(mm)

尺寸(mm)

角度误差(deg)

模拟传感器

TAS2141-AAAB

2

1.5V(differential)

6.4*3.0*1.0

TSSOP-8

<0.6

TAS2142-AAAB

2

3.0V(differential)

6.4*3.0*1.0

TSSOP-8

<0.6

TAS2143-AAAA

2

3.0V(differential)

6.4*3.0*1.0

TSSOP-8

<0.8

TAS4140-BAAB

4

1.5V(differential)

6.4*5.0*1.0

1TSSOP-16

<0.6

TAS4141-BAAA

4

3.0V(differential)

6.4*5.0*1.0

1TSSOP-16

<0.6

数字传感器

TAD2141

2

SPI/PWM/ENC/HSM

6.4*5.0*1.0

TSSOP-16

<0.2

TAD4140-BAAA

(CSrelease‘19Sept)

1

SPI/PWM/ENC/HSM

6.4*5.0*1.0

TSSOP-16

<0.2


TMR 角度传感器车载应用



使用示例(汽车)

汽车转向采用EPS(电子动力转向)系统。EPS需要精确的旋转控制。TDK角度传感 器采用EPS系统。


TDK 角度传感器由轴上磁铁定位

已于2014年开始批量生产!!!


移动部件(ICT)使用示例

? 智能手机中的摄像头模块(一个可能的应用程序)

 ? TMR可以利用VCA对AF、OIS镜头单元进行精确控制。


2017年开始批量生产


使用示例(机器人)


使用示例(磁编码器)


从2018年5月开始量产


品牌优势:钧敏科技&TDK

TDK

 全球最大的TMR磁性传感器供应商


01

硬盘驱动器行业最大的OEM TMR磁头供应商

02

10多年TMR设计和批量制造经验

01

从薄膜到封装的完整工艺

01

多样化的磁性传感器组合(2015年收购Micronas)
