霍尔传感器及电机控制技术服务商
控制无刷电机，钧敏科技争创第一
钧敏科技&PTC 普诚
马达驱动芯片
HVIC系列&DC Motor Driver IC
钧敏科技&普诚
直流无刷电机越来越多的取代传统交流感应电机和有刷直流电机。应用于噪音、寿命和效率有高要求的场合。近年随着节能减排意识的推动，普诚投入马达控制驱动IC产品的研发，累计完整马达解决方案的技术与经验，开发出节能镇流控制无刷直流马达（BLDC）IC等系列产品，其应用范围包括工业、家电、消费、交通马达控制驱动产品。
1
●
三相无感梯形波驱动
2
●
Pin To Pin,差别在于电流峰值及堵转保护时间
3
●
软起动，软切换
4
●
PWM输入，FG、RD输出
5
●
内置限流保护功能
6
●
反正转功能
7
●
外接电容调整启动参数
普诚科技三相系列控制芯片可以广泛应用于工业、家电、消费、交通、服务器等应用领域。
典型应用包括有工业用风扇、咖啡机热水器空调水泵；
家电类包括：各种白色家电中的风机、风扇、转轴等。
BLDC控制芯片选型表 | |||||||||
型号 | 输入逻辑电压 （V） | 电源电压范围 （V） | 最大 电流 （mA） | 芯片类型 | 有感/无感 | 调速方式 | 其他功能 | 引脚数量 | 封装 |
PT2432 | 0~5 | 6~15 | 1500 | 驱动芯片 | Sensor less | PWM,VSP | OCP,TSD,Lock Protection | 16 | HTSSOP |

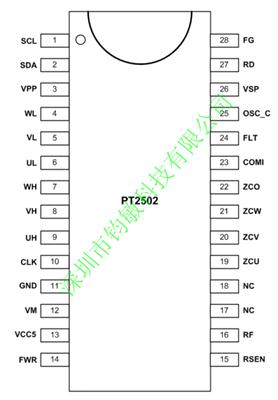

PT2502 | 0~5 | 6~24 | - | 驱动芯片 | Sensor les | PWM,VSP, CLK | Parameters Setting(OTP) | 28 | SSOP |
PT2505 | 0~5 | 6~24 | - | 驱动芯片 | Hall Sensor IC Hall Element | PWM,VSP, CLK | Parameters Setting(OTP) | 24 | SSOP |
PT2511 | 0~5 | 7~28 | 1500 | 驱动芯片 | Sensor | PWM,VSP, CLK | Parameters Setting(OTP) | 28,48 | HTSSOP, QFN |
PT2522 | 0~5 | 5~28 | - | 驱动芯片 | Sensor less | PWM,VSP, CLK | Parameters Setting(OTP) | 32 | LQFP |
PT2581 | 0~3.3 | 3.3 | - | Controller | Sensor/Sensor less | SPI,DC, PWM | FOC Sinewave | 48 | LQFP |
PT2513 | 0~3.3 | 5~16 | 1000 | Controller | Sensor less | SPI,DC, PWM | Parameters Setting(OTP) | 16 | ·HTSSOP |
门驱（HVIC）芯片
钧敏科技&普诚
针对高压MOSFET/IGBT驱动，普诚科技推出一系列HVIC产品。该系列产品适用于电机驱动、DC-DC转换器、DC-AC逆变器、D类功率放大器等多种不同应用领域，具有过压保护、欠压保护、直通防止及死去保护等功能。
门驱芯片选型表 | |||||||
型号 | 电源电压范围（V） | 半桥数量 | 耐压 | 输入逻辑 | 死驱时间 | 引脚数量 | 封装 |
PT5606 | 12~15 | 1 | 600V | HIN,LINB | 500ns | 8 | SOP |
PT5607 | 12~15 | 1 | 600V | HIN,LIN | 500ns | 8 | SOP |
PT5620 | 5.5~18 | 1 | 100V | HIN,LIN | Adj | 10 | MSOP |
PT5616 | 12~15 | 3 | 600V | HIN,LIN | 500ns | 28,32 | SOP |
PT5617 | 12~15 | 3 | 600V | HIN,LIN | 230ns | 20,24,28 | SOP |
PT5616A | 12~15 | 3 | 600V | HIN,LINB | 300ns | 28 | SOP |
PT5618 | 10~20 | 3 | 200V | HIN,LIN | 600ns | 20,24 | TSSOP |
PT5619 | 12~15 | 3 | 90V | HIN,LIN | 500ns | 20/24,24 | TSSOP,QFN |
PT5671 | 4.5~32 | 3 | 32V | HIN,LIN | 100ns | 20 | TSSOP,QFN |
DC Brushed Motor Drivers
钧敏科技&普诚
针对直流有刷电机，普诚科技推出一系列马达驱动芯片，该系列产品适用于电动牙刷、按摩椅、打印机、玩具等小型直流有刷电机。
DC Brushed Motor Drivers | |||||||||
型号 | VCC | VM | CH | 最大电流 | 开关电阻(H+L) | 输入配置 | 保护 | 恒流调节 | 包装类型 |
PT2465 | 2.7~5 | 2.5~16 | 2 | 0.8A | 1.5Ω | CK/CW/Mx/EN (1/8U-Step)(1/9U-Step) | UVLO, TSD | √ | TSSOP20 |
PT2466 | 1.8~6 | 0~12 | 1 | 1.8A | 0.28Ω | IN/IN | UVLO, TSD, OCP | - | DFN8 SOP8 |
PT5126A | 2.7~5 | 2.0~24 | 1 | 2.8A(HSOP) 1.3A(SOP) | 0.51Ω | IN/IN | UVLO, TSD | - | HSOP8 SOP8 |
PT2470 | ~ | 9~36 | 1 | 3.6A | 0.55Ω | IN/IN | UVLO, TSD, OCP | √ | HSOP8 |
MCU IC Series
钧敏科技&普诚
1
●
ARM Cortex Mo处理器
2
●
内置门驱
3
●
外围电路少，可靠性高
4
●
电路结构简单，成本低
5
●
资深工程师，技术支持到位
6
●
多层开源，方便修改程序
MCU IC Series 选型表 | ||||||||||
型号 | 电压（V） | FLASH | SRAM | IO | TIMER/ PWM | UART/SPI/ I2S/I2C/USB | DMA/ RTC | ADC/ COMP | PGA/ HV-GD | 封装 |
PT32M622 | 2.0~3.6 | 32K | 4K | 27 | 3/3 | 2/1/-/1/1 | -/1 | 12-bitx9/4 | 1/200V | LQFP48 |
PT32M625 | 2.0~3.6 | 32K | 4K | 27 | 3/3 | 2/1/-/1/1 | -/1 | 12-bitx9/4 | 1/90V | LQFP48 |
PT32U301 | 2.0~3.6 | 32K | 4K | 45 | 3/3 | 2/1/-/1/1 | -/1 | 12-bitx9/4 | 1/- | LQFP48/32 SSOP24 SOP16 |
PT32C302 | 2.0~3.6 | 64K | 8K | 58 | 6/6 | 2/2/22/1 | 6ch/1 | 12-bitx9/4 | 1/- | LQFP64/48 SSOP24 |
PT32C352 | 2.0~3.6 | 64K | 16K | 34 | 3/- | 2/1/-/1/1 | 6ch/1 | -/-/- | -/- | LQFP48*32 |
近15年BLDC行业经验
资深电机工程师，10多年开发水准
深圳、上海、长沙、香港四大服务据点
中高低档客户全面覆盖，威灵电机全套服务商
优质服务—业务24小时待命
快捷的响应—工程最快36小时完成调试
满意的交付—样板最快72小时送达
