GX18B20
phone 189 2646 8515
Single-Bus Temperature Sensor IC
Brand: Zhongke Yinhexin (Zhongke Galaxy Core)
Supply Voltage: 2.5V ~ 5.5V
Measuring Temperature: -55°C ~ +125°C
Temperature Resolution: Selectable 9-12 bits
Highest Accuracy: ±0.1°C
Applications: Thermostats, temperature and humidity controllers, stage lighting, industrial control (PLC), online battery monitoring, medical equipment, industrial switches, optical transceivers and other products
Consult Now Download Sheet
Product Description

芯片概述：

GX18B20 数字温度计提供 9 到 12bit 分辨率的温度测量，可以通过可编程非易失性存储单元，实现温度的下限和上限报警。GX18B20 采用单总线协议与上位机进行通信，只需要一根信号线和一根地线。它的温度测量范围为-55℃~ +125℃。在-10℃~+70℃范围内的测试精度可以达到±0.4℃。

此外它还可以工作在寄生模式下，直接通过信号线对芯片供电，从而不需要额外的供电电源。每个 GX18B20 都有一个全球唯一的64 位序列号，可以将多个 GX18B20 串联在同一跟单总线上进行组网，只需要一个处理器就可以控制分布在大面积区域中的多颗 GX18B20。

这种组网方式特别适合 HVAC 环境控制，建筑、设备、粮情测温和工业测温以及过程监测控制等应用领域。


GX18B20系列选型指南：



产品封装型号列表：



芯片应用：

  1. 温控器、温湿控制器

  2. 舞台灯光

  3. 工业控制（PLC）

  4. 蓄电池在线监测

  5. 医疗（医疗电热毯）（耗材接口）

  6. 工业交换机、光端机、等产品

  7. 温度探头




Product Features

  1. 采用单总线接口仅需一个端口引脚进行通信

  2. 每颗芯片具有全球唯一的 64 位的序列号

  3. 具有多点分布式测温功能

  4. 无需外围元器件

  5. 可通过数据线供电；供电电压范围为2.5V~5.5V

  6. 测度测量范围为 -55°C to +125°C (-67°F to+257°F)

  7. 在-10℃~70℃范围内精确度为±0.4°C  温度分辨率 9-12 位可选

  8. 最高 12 位精度下，温度转换速度小于 400ms

  9. 具有用户自定义的非易失性温度报警设置

  10. 报警搜索命令识别并标识超过程序设定温度的器件

  11. 超强静电保护能力：HBM 8000V MM 800V

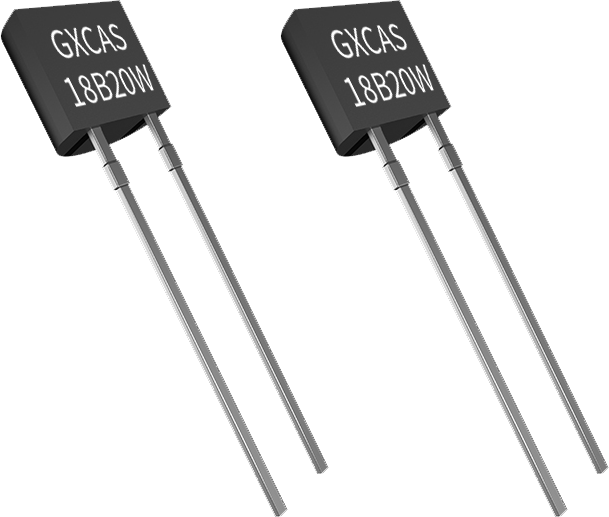

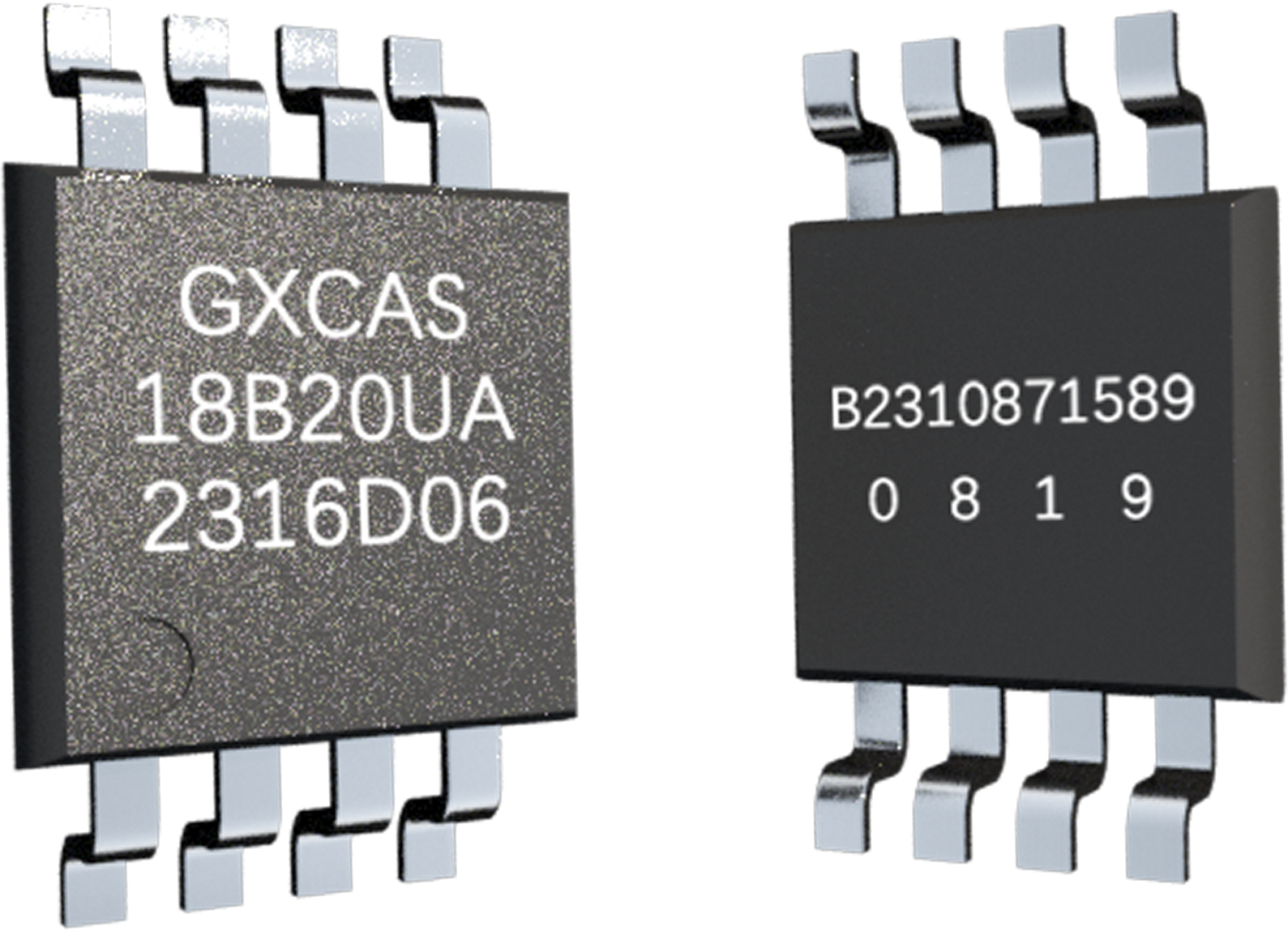

  12. 可提供贴片的 MSOP8、SOP8 封装和 3 脚 的 TO-92、TO-92s 封装

  13. 应用包括温度控制、工业系统、消费品、粮情测温、温度计或任何感热系统
