![]() | 芯片描述: PY25Q64HA是一种串行接口闪存设备,设计用于各种大容量的基于消费者的应用程序,其中程序代码从闪存隐藏到嵌入式或外部RAM中进行执行。该设备灵活的擦除架构,其页面擦除粒度也是数据存储的理想选择,消除了对额外数据存储设备的需要。 该设备的擦除块大小已经被优化,以满足当今的代码和数据存储应用程序的需求。通过优化擦除块的大小,可以更有效地利用内存空间。由于某些代码模块和数据存储段必须自己驻留在它们自己的擦除区域中,因此,使用大分段和大块擦除闪存设备所产生的浪费和未使用的内存空间可以大大减少。这种提高的内存空间效率允许添加额外的代码例程和数据存储段,同时仍然保持相同的总体设备密度。 该设备还包含一个额外的3*1024字节的安全寄存器与OTP锁(一次性可编程),可用于诸如唯一的设备序列化、系统级电子序列号(ESN)存储、锁定密钥存储等目的。 专门设计用于许多不同的系统,该设备支持读取、编程和擦除操作,其宽电源电压范围为2.7V到3.6V。编程和擦除不需要单独的电压。 | |

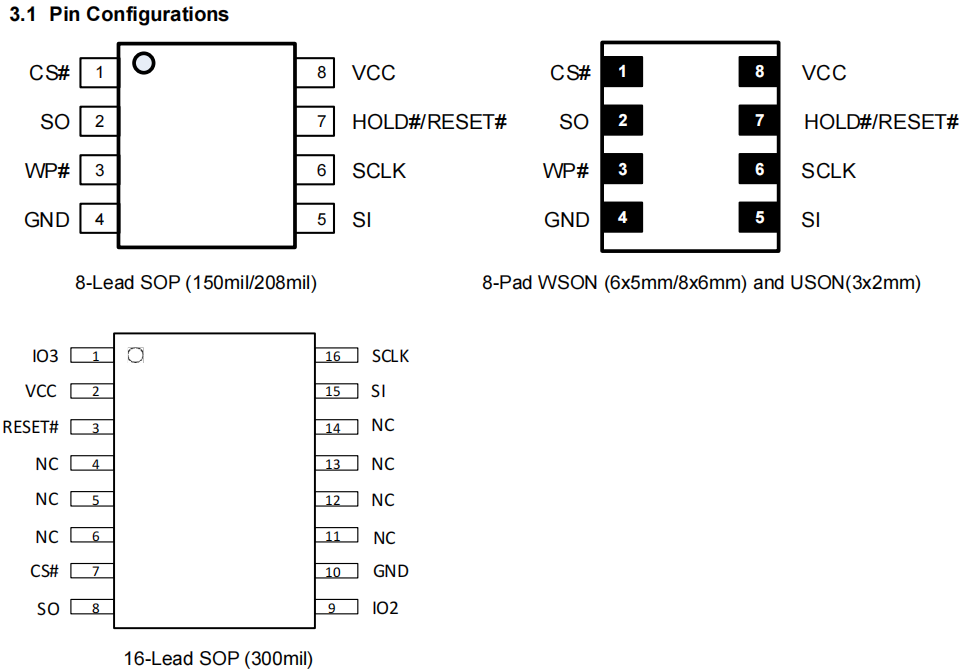

引脚配置:

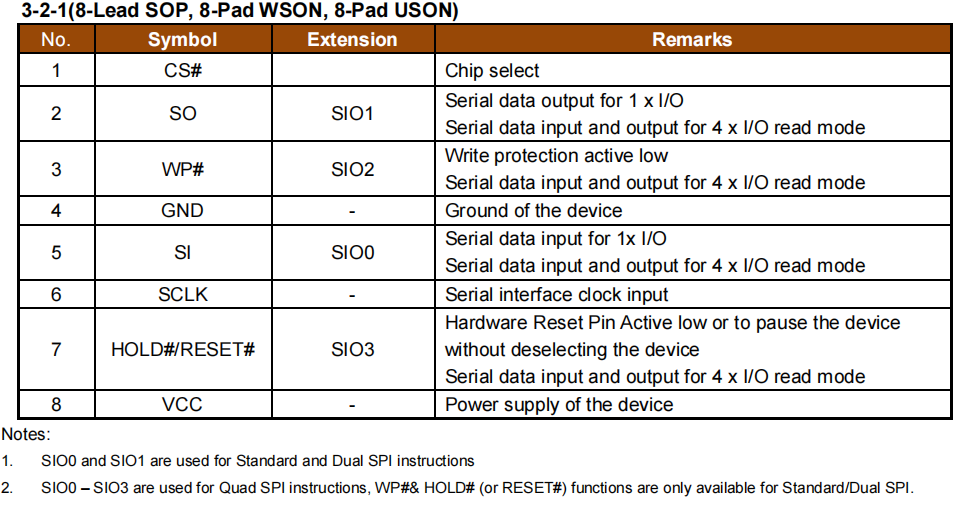

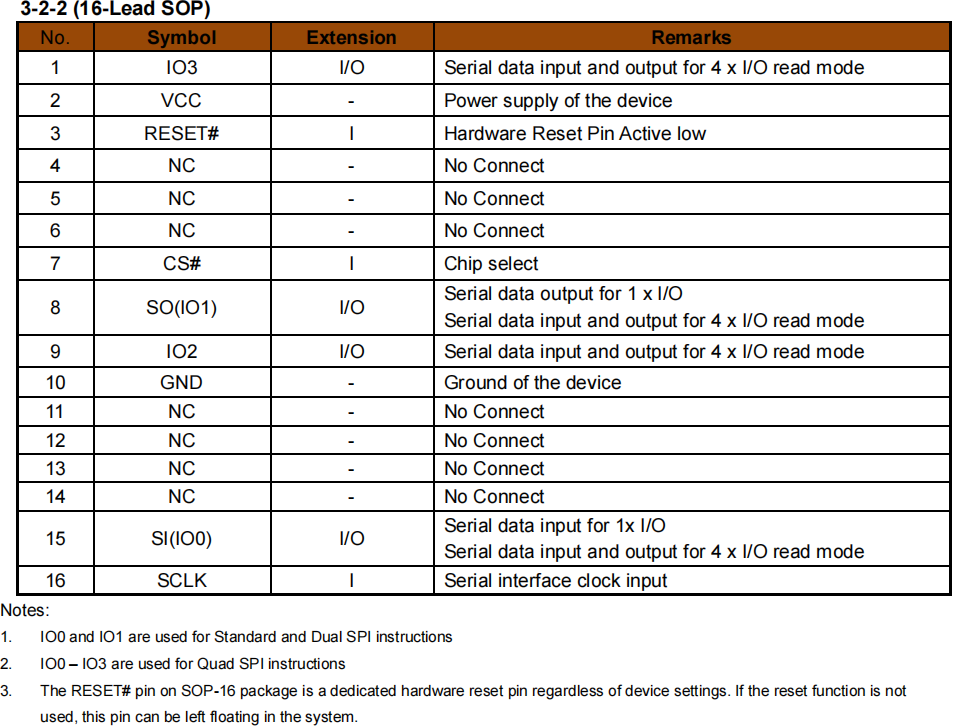

引脚说明:

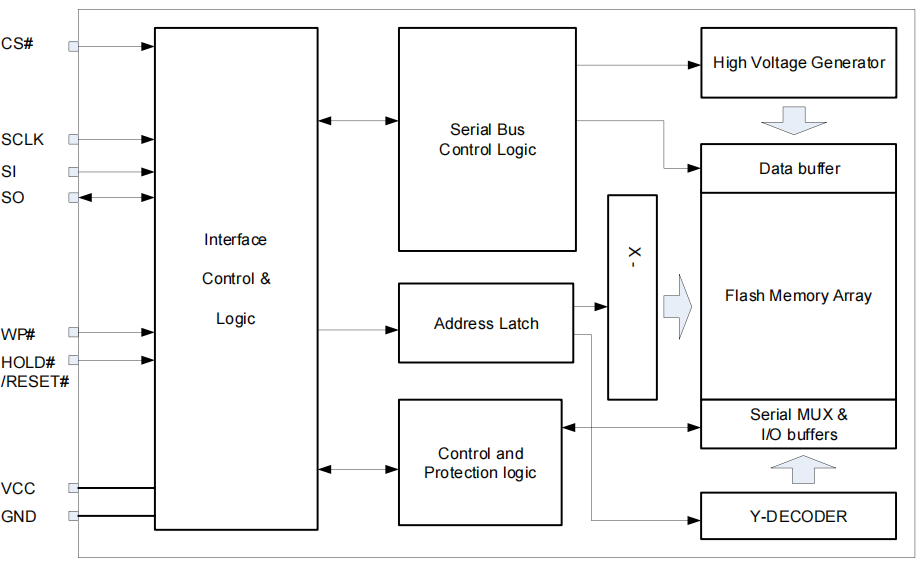

| 框图:
芯片应用: 1.智能穿戴(智能手表、手环) 2.TV 3.机顶盒 4.网通(交换机、路由器、PON终端) 5.运动DV相机等 |
1.电源电压范围为2.7V~3.6V 2.串行外设接口(SPI)兼容:模式0和模式3 3.单、双、四轴SPI、QPI、 DTR - 标准SPI:SCLK, CS#, SI, SO, WP#, HOLD# - 双SPI:SCLK, CS#, IO0, IO1, WP#, HOLD# - 四个SPI:SCLK, CS#, IO0, IO1, IO2, IO3 - QPI:SCLK, CS#, IO0, IO1, IO2, IO3 - DTR:双传输速率读取 4.灵活的代码和数据存储体系结构 - 统一256-byte 页面程序 - 统一4K-byte Sector Erase - 统一32K/64K-byte 阻止擦除 - 全芯片擦除 5.受保护区域的硬件控制锁定 6.一次性可编程(OTP)安全寄存器 - 3*1024-字节安全寄存器与OTP锁定 7.每个设备有128位唯一ID | 8.快速程序和擦除速度的典型 -0.5ms 页面程序时间 -50ms 4K字节扇区擦除时间 -0.12s 32K字节块擦除时间 -0.15s 64K字节块擦除时间 9.JEDEC标准制造商和设备ID读取方法 10.超低功耗 - 0.2uA 深电源关闭电流 - 15uA 备用电流 -3mA 主动读取电流在85MHz -6mA 活动程序或擦除电流 11.高可靠性 - 100,000个计划/删除周期 -20年的数据保留 12.行业标准的绿色包装选项 - 8-Lead SOP (150/208mil) - 16-Lead SOP(300mil) - 8-Pad WSON(6x5x0.75mm, 8x6x0.75mm) - 8-Pad USON(3x2x0.55mm) - KGD for SiP |
