CS57303
phone 189 2646 8515
高压高速功率管驱动IC
品牌：华润微
输入适配：3.3V\5V\15V
浮空通道设计，内置自举二极管BSD
工作温度：-40℃~150℃
封装：SOP8、DIP8
应用：工业变频器（驱动N型MOS或IGBT功率器件的应用系统）
Consult Now Download Sheet
Application Scenarios
变频器 变频器
变频器
Recommended Products
GC1868
高精度、快响应、高带宽、隔离型集成式电流传感芯片 品牌：矩阵 电流检测：0~50A 典型零点温漂：±2mV 典型灵敏度温漂：±0.5% 典型线性度误差：±0.1% 封装：SOIC-8 应用：微型逆变器、电源、电机控制、储能（双向变流器“PCS”）、便携式储能设备、变频器、充电桩(充电桩电源模块)、光伏（最大功率跟踪“MPPT”交流并网）
Product Description

芯片概述：

CS57302/CS57303是一款高压高速功率半桥驱动电路，主要应用于驱动 N 型 MOS或 IGBT 功率器件的应用系统。

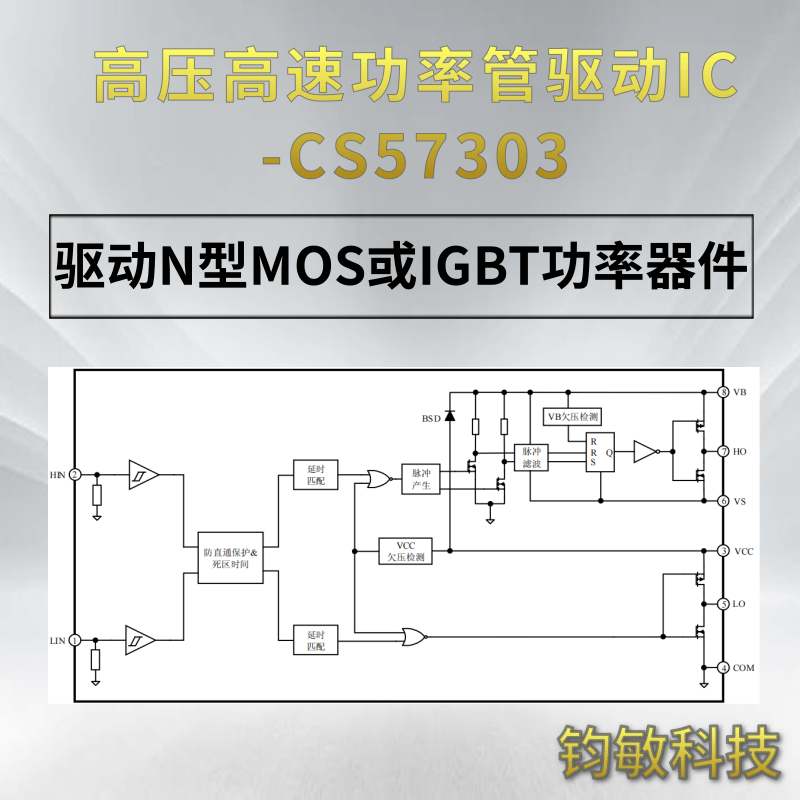

功能框图：



功能描述：

该电路是一款高压高速功率半桥驱动器，主要应用于驱动 N 型 MOS 或 IGBT 功率器件的系统。电路内置了欠压保护功能防止功率管工作于低的控制电压下。逻辑输入端兼容标准 CMOS 或 LSTTL 输出，最低可到 3.3V。内置防直通设计以及死区时间，保证可靠性。输出驱动包含高脉冲电流缓冲级设计减少驱动管直通。电路内置自举二极管BSD，简化了外围电路设计。高压悬浮通道可用于驱动 600V 高压的 N 沟道功率 MOSFET或 IGBT。




引脚排列图：



引脚说明：


Product Features

1、浮空通道设计，内置自举二极管 BSD

2、高侧浮动电压绝对值可达 600V

3、欠压保护功能（UVLO）

4、防直通保护逻辑

5、内置死区时间

6、输入适配 3.3V\5V\15V

7、输出与输入同相

8、无铅封装形式：SOP8、DIP8
