| 芯片概述： GX2431是采用标准单总线协议与主机进行通信且存储容量为1024位的EEPROM。由四个存储器页组成，每页 256 位。数据先被写入一个 8 字节暂存器中，经校验无误后复制到EEPROM 存储 器。其特点在于，四个存储器页相互独立，可以单独设置写保护或 EPROM 仿真模式，在EPROM 存储模式下，所有位的状态只能从1变成0。 GX2431 通过一根 1-Wire 总线进行通信。通信采用标准的 1-Wire 协议。每个器件都有唯一 的、不能更改的 64 位 ROM 地址码，该地址码由工厂光刻写入芯片。在一个多点的 1-Wire 网络环境中，该地址码用于对器件进行寻址。 |

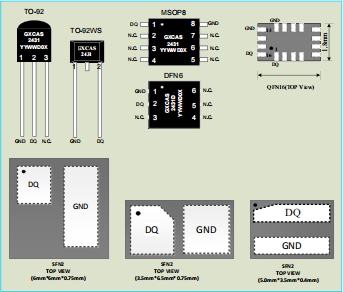

常见使用封装示意图：

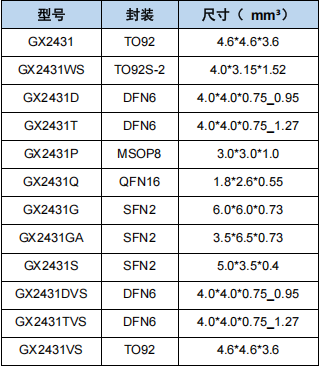

| 封装信息表：
|

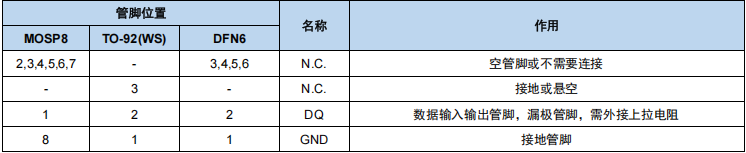

管脚描述：
| |

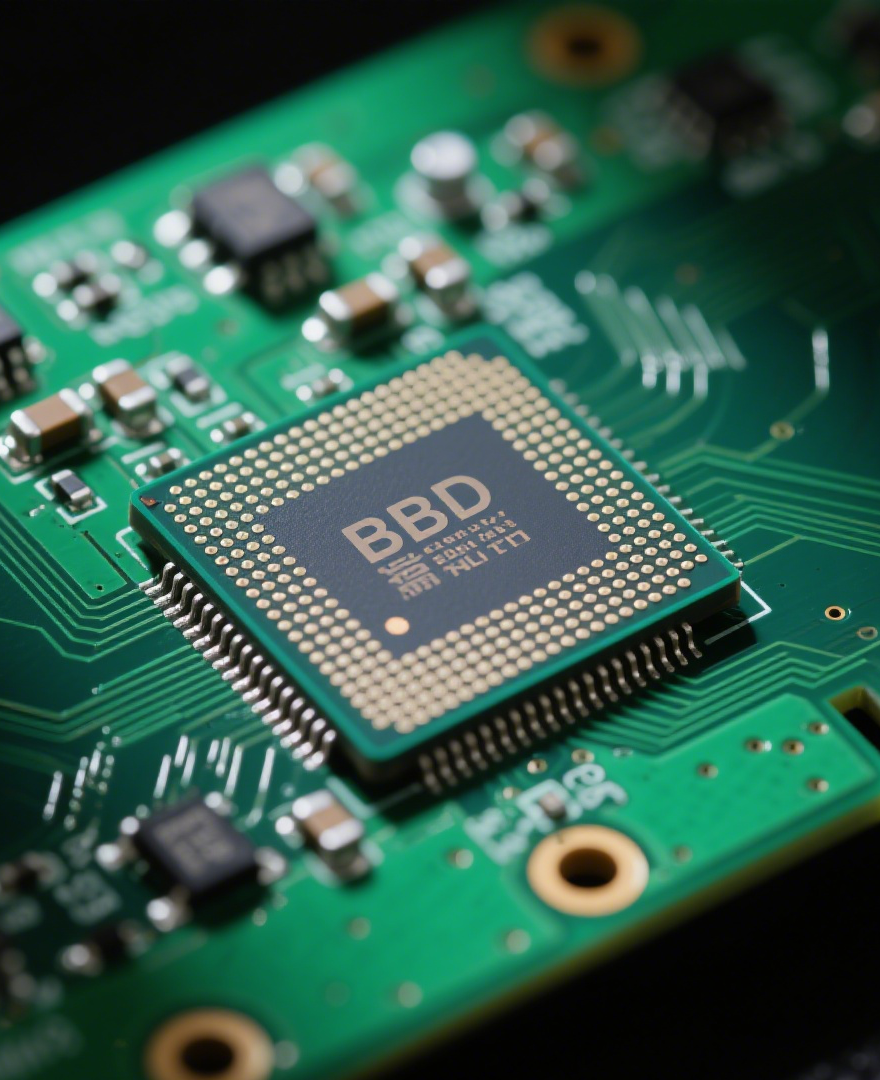

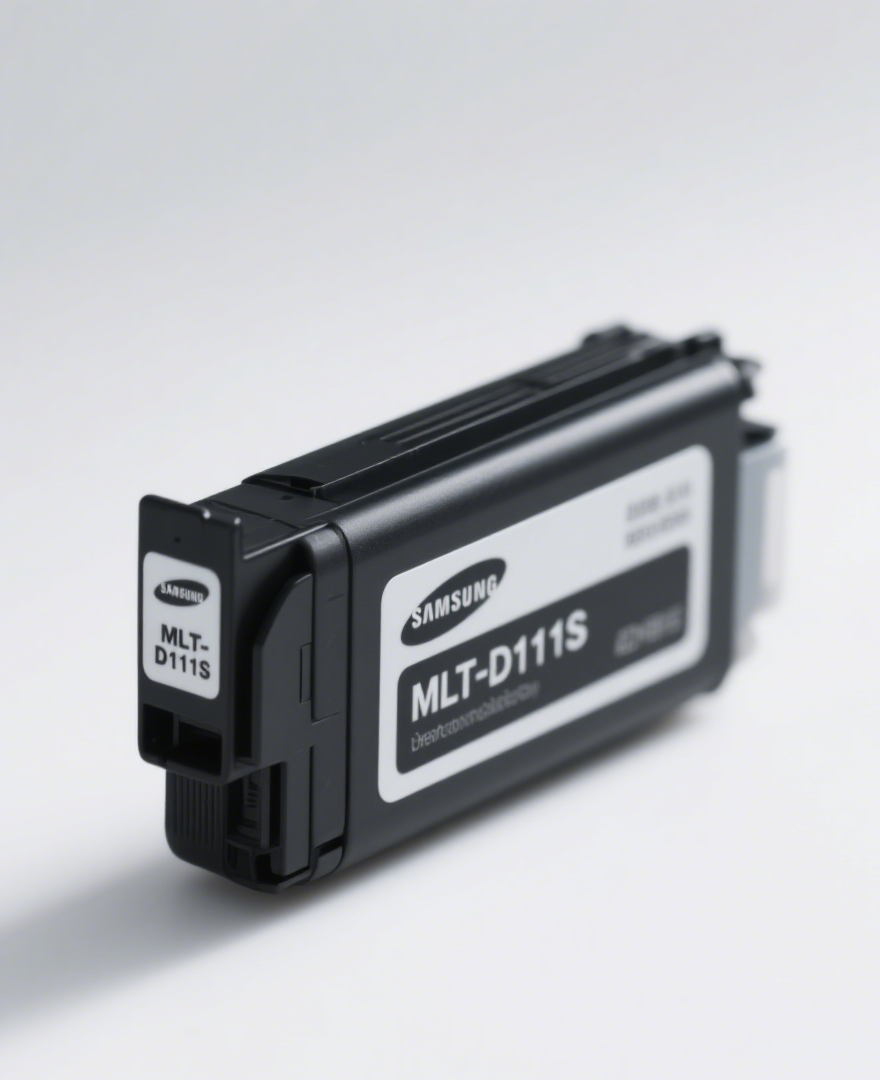

• 采用单总线接口仅需一个端口引脚进行通信 • 每颗芯片具有全球唯一的 64 位的序列号 • 1024 位 EEPROM 存储器，分为四页，每页 256 位。 • 独立的存储器页，可以永久写保护或设置成 EPROM仿真模式(仅可写入 0) • 无需外围元器件 • 通过数据线供电，电压范围为 2.5V~5.5V • 读写数据温度范围为-55℃~+125℃ • 超强静电保护能力：HBM8000V MM800V • 按照 1-Wire 协议，在 15.4kbps 或 125kbps 速率下使用单独数字信号与主机通信 | 芯片应用： • 主机配件/PCB 板卡识别 • 医疗器械参数存储 • 模拟传感器校准 • 墨盒/碳粉打印盒识别 • 消费类产品的售后管理 • BMS 产品参数存储 |
