GX30H05
phone 189 2646 8515
单总线高温温度传感器
品牌：中科银河芯
工作电压：2.5V~5.5V
精确度：±0.5°C
封装：TO-92/TO-92S
温度：-80°C to +200°C
应用：HVAC 环境控制，建筑、设备、粮情测温和工业测温以及过程监测控制等应用领域
Consult Now Download Sheet
Application Scenarios
粮情测温 粮情测温
粮情测温
HVAC环境控制 HVAC环境控制
HVAC环境控制
Recommended Products
GX0011
Digital Temperature Sensor Brand: Zhongke Yinhexin Directly replaceable with NTC thermistors Temperature measurement range: -50°C ~ +150°C Temperature measurement accuracy: 0°C ~ +85°C: ±0.5°C (max.) -40°C ~ +125°C: ±1°C (max.) Operating voltage: 1.4V ~ 5.5V Operating current: 30uA Resolution: 12-bit (0.0625°C) Digital output: Pulse counting
Product Description

芯片概述：


GX30H05 数字温度计提供 9 到 12bit 分辨率的温度测量，可以通过可编程非易失性存储单元实现温度的下限和上限警。


GX30H05 采用单总线协议与上位机进行通信，只需要一根信号线和一根地线。它的温度测量范围为-80℃~ +200℃。在-10℃~+80℃范围内的测试精度可以达到±0.5℃。此外它还可以工作在寄生模式下，直接通过信号线对芯片供电，从而不需要额外的供电电源。每个 GX30H05 都有一个全球唯一的64 位序列号，可以将多个 GX30H05 串联在同一跟单总线上进行组网，只需要一个处理器就可以控制分布在大面积区域中的多颗 GX30H05。


这种组网方式特别适合 HVAC 环境控制，建筑、设备、粮情测温和工业测温以及过程监测控制等应用领域。

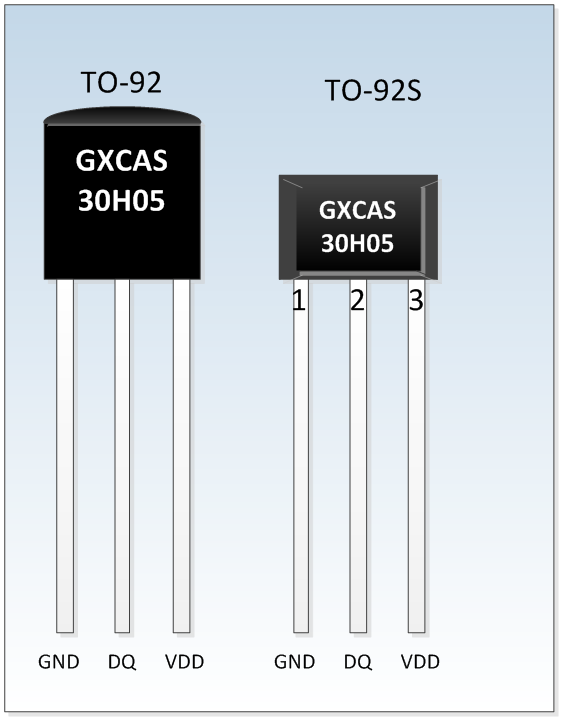

PIN CONFIGURATIONS：

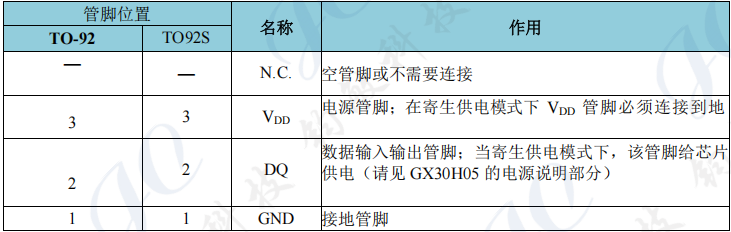

管脚描述：



Product Features

 采用单总线接口仅需一个端口引脚进行通信

 每颗芯片具有全球唯一的 64 位的序列号

 具有多点分布式测温功能

 无需外围元器件

 可通过数据线供电；供电电压范围为2.5V~5.5V

 测度测量范围为 -80°C to +200°C

 在-10℃~80℃范围内精确度为±0.5°C

 温度分辨率 9-12 位可选

 最高 12 位精度下，温度转换速度小于 400ms

 具有用户自定义的非易失性温度报警设置

 报警搜索命令识别并标识超过程序设定温度的器件

 超强静电保护能力：HBM 8000V MM 800V

 可提 3 脚的 TO-92 和 TO92S 封装

 应用包括温度控制、工业系统、消费品、粮情测温、温度计或任何感热系统
