| KF32A156 系列单片机是基于 KF32 内核架构开发的单片机。KF32 为 32 位三级流水线 结构的高性能处理器内核，KF32 内核具有以下特点： 1、三级流水线结构 2、基于 16 位/32 位混合指令的高效指令集 3、支持 13 个 32 位通用寄存器（R0~R12），1 个链接寄存器（R13），1 个堆栈指针 寄存器（R14），1 个程序计数器（R15） 4、支持 32x32 单周期硬件乘法 5、支持 32/32 硬件除法 6、支持 8/16/32 位数据访存操作，支持 8/16/32/64 位数据处理 7、支持加减移位和逻辑运算 8、支持相对/绝对跳转，支持条件跳转 9、具有统一的存储空间，32 位地址位宽，支持 4GB 存储空间 10、支持最多 64+16 个中断请求和 16 级中断优先级设置 11、支持多种休眠模式 12、支持 24 位系统节拍定时器 13、提供了可编程存储器访问权限控制 14、支持多种操作系统（OS）特性 应用：汽车座椅控制器 |

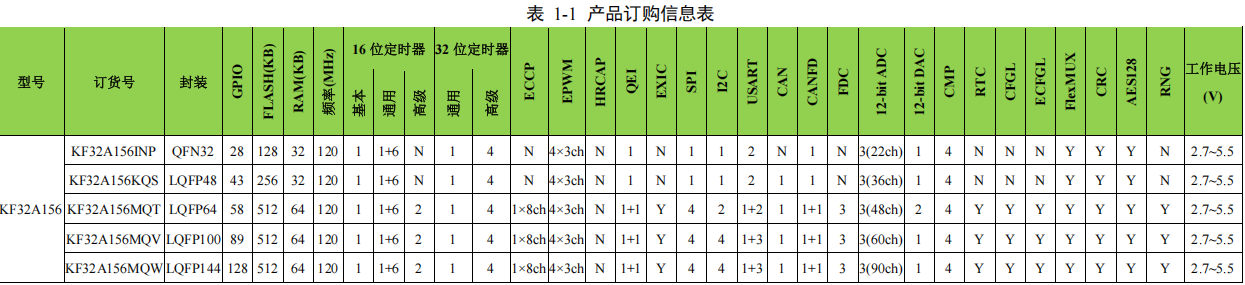

产品订购信息：
| |

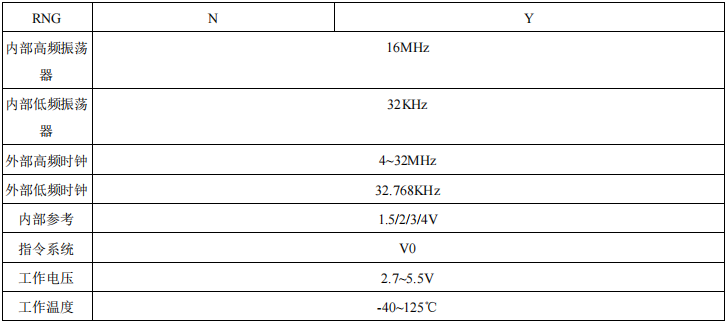

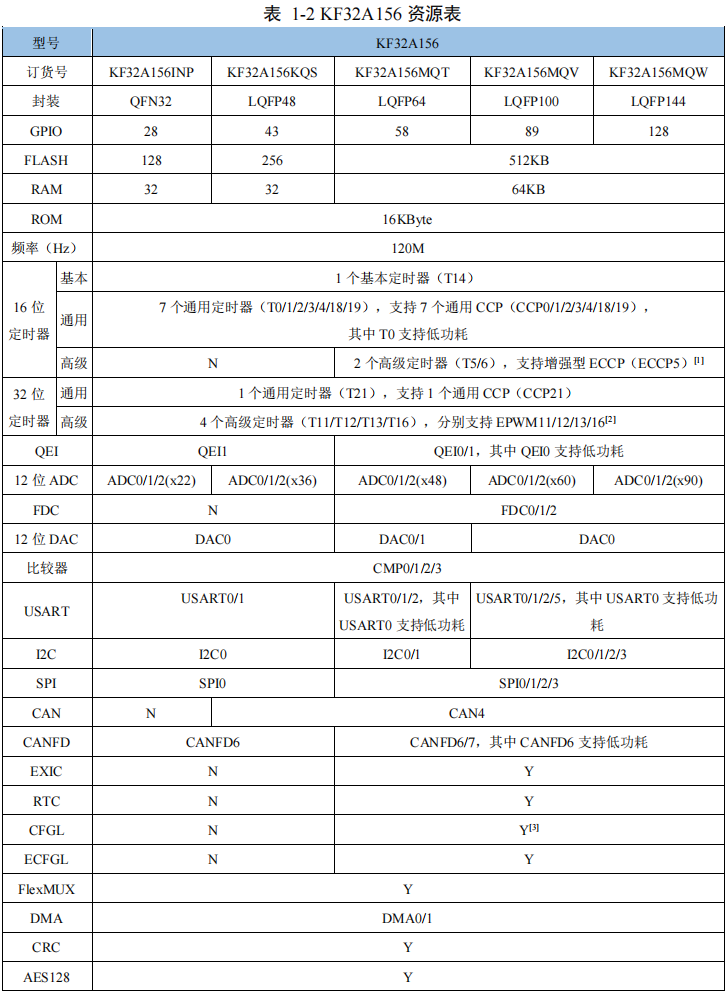

资源表：
| 芯片应用： 汽车座椅控制器
|
CPU 32 位高性能 KungFu32 内核； 工作频率最高为 120MHz，可软件调节； 基于 16 位/32 位混合指令的高效指令集； 3 级流水线； 32×32 单周期乘法，32÷32 硬件除法； 支持中断优先级处理，实现自动中断堆栈； 13 个 32 位通用寄存器 R0~R12； 链接寄存器（R13）； 堆栈指针寄存器（R14）； 程序计数器（R15）； 24 位系统节拍定时器； | 存储器 最高 512KByte FLASH，带 ECC 校验； 最高 64KByteRAM，带 ECC 校验； 4 个 1KByte 双端口 RAM，带 ECC 校验； 1KByte 指令缓存存储器（CACHE）； 16KByte 引导 ROM； FLASH 可经受 100 000 次写操作； 特殊功能 内嵌上电复位电路； 低电压检测及低电压复位； 可编程电压检测； 硬件双看门狗； 6 种时钟源，3 种时钟信号选择； 支持两线串行编程/在线调试； | I/O 口配置 QFN32 封装有 28 个通用 I/O； LQFP48 封装有 43 个通用 I/O； LQFP64 封装有 58 个通用 I/O； LQFP100 封装有 89 个通用 I/O； LQFP144 封装有 128 个通用 I/O； 支持输入输出口设置； 支持内置上拉/下拉功能； 支持推挽输出和开漏输出模式； 支持数字/模拟引脚设置； 支持引脚功能重映射； 施密特电平输入； 支持外部引脚不可屏蔽中断； |
定时器/计数器 定时器 5/6：16 位高级定时器 定时器 5/6支持 ECCP5； 定时器 T11/12/13/16：32 位高级定时器 分别支持 EPWM11/12/13/16； 定时器 0/1/2/3/4/18/19 为通用定时器 分别支持 CCP0/1/2/3/4/18/19 其中定时器 0 和CCP0 支持低功耗； 定时器 21：32 位通用定时器 支持 CCP21； 定时器 14：基本定时器； 定时器 7/8：用于 QEI0/1 其中 QEI0 支持低功耗； | 其它外设 2 个 7 通道 DMA； 1 个硬件 CRC32 模块； 4 个 SPI 总线模块（兼容 I2S）； 4 个 I2C 总线模块（兼容 SMBUS/PMBUS）； 4 个 USART 模块，其中一个支持低功耗（兼 容 7816/LIN/IRDA 功能）； 2 个 CANFD 模块，其中一个支持低功耗； 1 个 CAN 模块； 1 个兼容 8080 模式的 EXIC 接口模块； 1 个 CFGL 可配置逻辑单元模块； 1 个 FlexMUX 触发选择模块； 1 个 ECFGL 增强型可配置逻辑模块； 3 个 FDC 可编程延时模块； 1 个独立的 RTC（万年历）； 3 个 12 位 ADC 模块； 2 个 12 位 DAC 模块； 4 个 CMP 比较器模块； 1 个 AES128 加密模块； 1 个 RNG 随机数生成模块； | 功耗管理 5 种功耗模式： 正常运行模式 普通休眠模式 停止模式 待机模式 关断模式； 工作条件 工作电压： 2.7V～5.5V； 工作温度范围：-40℃～+125℃； |
