| 芯片概述： ZH6219 是专门为同步电机设计的控制芯片，工作电压范围 7V~28V，工作电流 500mA。 它集成了正弦波发生器，高频振荡器，PWM 发生器以及短路保护和过温保护功能。 上电后，若 EN=0，则系统直接进入睡眠状态，睡眠电流小于 20uA。当 EN 置高或者悬 空时，系统开始运行，OUT1 与 OUT2 之间发出峰值 VM，频率 50Hz 的正弦波，若负载为电 感性的同步电机，则电流为正弦电流。 |

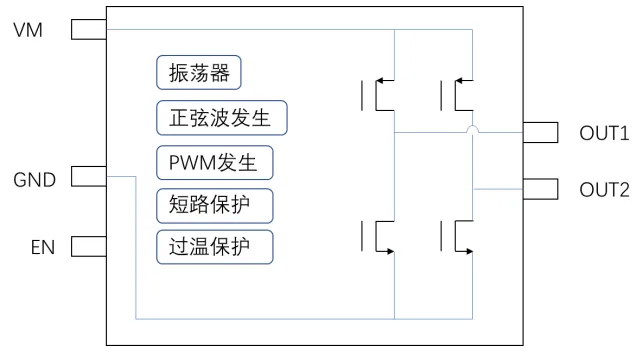

系统框图：

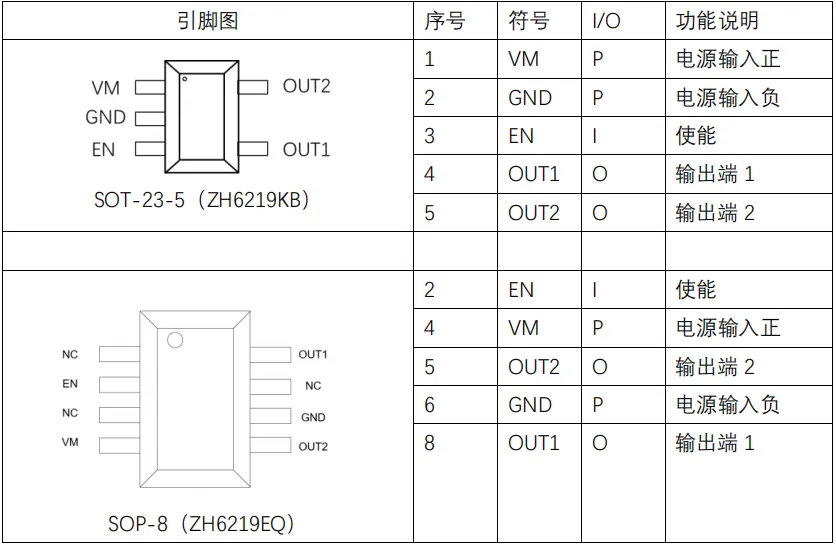

| 引脚图和引脚说明：
|
芯片应用：
| • 工业自动化控制 • 家电控制，例如：风扇（循环扇、摇头扇、落地扇） • 消费类产品控制等 |
• 7V~28V供电，500mA输出电流
• 极简的4线或5线接口
• 50Hz正弦波电流输出
• 频率精度全温度范围下+-1%
• 过热保护，短路保护
• 输出阻抗：上管+下管阻抗 典型值 1.8Ω。
• 封装形式：SOT23-5或SOP-8
