Location: Home Products Center Memory Chip FLASH
PY25Q32HB
phone 189 2646 8515
FLASH
品牌：普冉
• 超低功耗特性（典型值）
  - 深度休眠电流1μA
  - 待机电流18μA
  - 85MHz工作频率下读取电流8mA
  - 编程/擦除工作电流10mA
封装：SOP/USON/WSON/TSSOP
应用：水表、三相电表、单相电表、通讯模块、仪器仪表
Consult Now Download Sheet
Application Scenarios
水表 水表
水表
电表 电表
电表
燃气表 燃气表
燃气表
仪器仪表 仪器仪表
仪器仪表
通讯模块 通讯模块
通讯模块
Recommended Products
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C16C
存储器E²PROM 品牌：普冉 ■ 单电源电压与高速性能 ‣ 最低工作电压可低至1.7V ‣ 2.5V至5.5V供电时支持1MHz时钟频率 ‣ 1.7V至2.5V供电时支持400kHz时钟频率 ■ 低功耗CMOS技术 ‣ 读取电流最大400μA ‣ 写入电流最大1.6mA 封装：PDIP-8、SOP-8、TSSOP-8、DFN-8/UDFN-8、SOT23-5、TSOT23-5及6球WLCSP 应用：数字万用表、TV板块、摄像头模组、水表、燃气表、遥控器、血压计
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C16C
存储器E²PROM 品牌：普冉 ■ 单电源电压与高速性能 ‣ 最低工作电压可低至1.7V ‣ 2.5V至5.5V供电时支持1MHz时钟频率 ‣ 1.7V至2.5V供电时支持400kHz时钟频率 ■ 低功耗CMOS技术 ‣ 读取电流最大400μA ‣ 写入电流最大1.6mA 封装：PDIP-8、SOP-8、TSSOP-8、DFN-8/UDFN-8、SOT23-5、TSOT23-5及6球WLCSP 应用：数字万用表、TV板块、摄像头模组、水表、燃气表、遥控器、血压计
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
Product Description
芯片说明：

PY25Q32HB是一款串行接口闪存器件，专为需要将程序代码从闪存镜像至嵌入式或外部RAM执行的大批量消费类应用而设计。该器件采用灵活的扇区擦除架构，同样非常适合数据存储场景，无需额外配置数据存储设备。其优化的擦除块尺寸完美契合当代代码与数据存储需求，通过精细划分擦除块可显著提升存储空间利用率。由于特定代码模块和数据存储段需独占独立擦除区域，该设计能大幅减少传统大扇区大区块闪存存在的存储空间浪费问题。这种高效的存储空间利用方式，可在维持相同器件密度的同时容纳更多代码例程和数据存储段。

该器件还配置了3个1K字节的OTP锁定（一次性可编程）安全寄存器，可用于设备唯一序列号、系统级电子串号（ESN）存储、加密密钥存储等用途。其工作电压范围宽达2.7V至3.6V，支持读取、编程和擦除操作，无需为编程和擦除提供独立电压，特别适合多种系统应用场景。


应用：

水表

三相电表

单相电表

通讯模块

仪器仪表

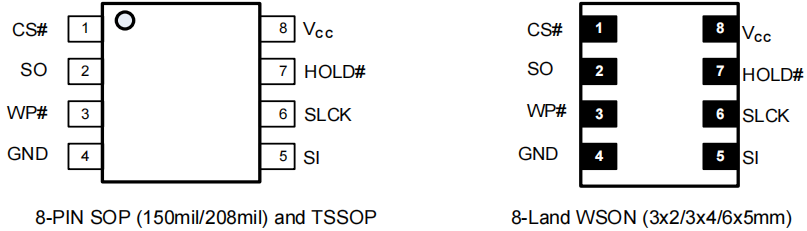

引脚配置：

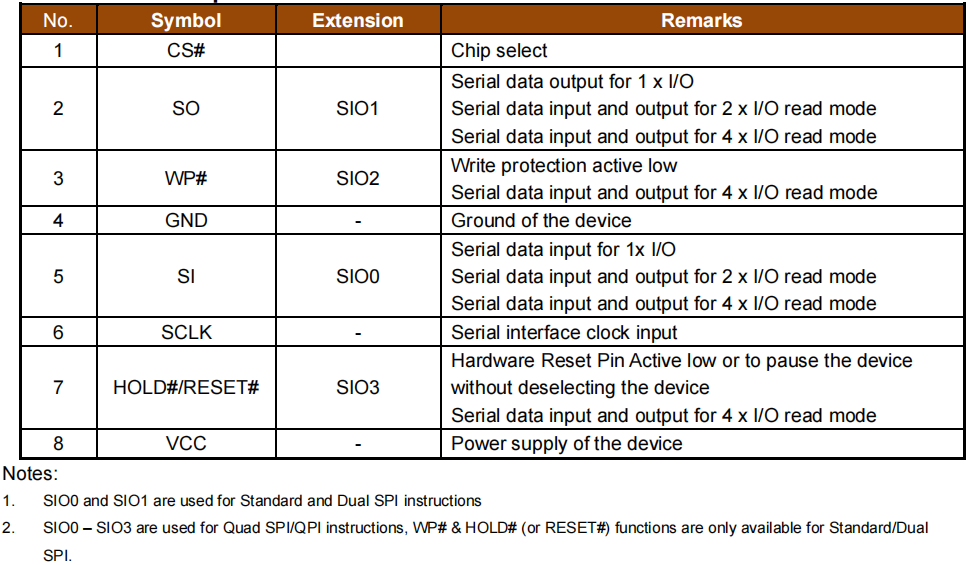

引脚说明：

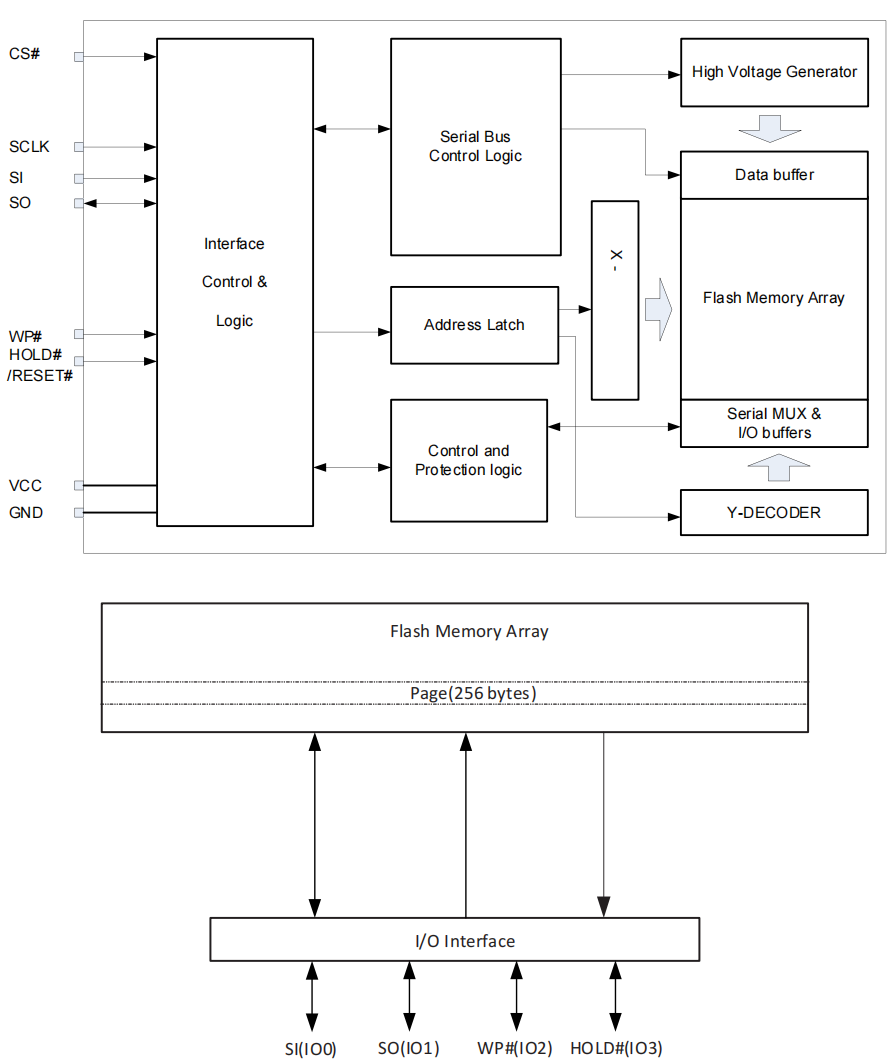

框图：


Product Features

• 单电源2.7至3.6V工作电压

• 工业级温度范围-40℃至85℃

• 兼容串行外设接口(SPI)模式0和模式3

• 支持单线/双线/四线SPI及QPI模式

  - 标准SPI：SCLK、CS#、SI、SO、WP#、HOLD#

  - 双线SPI：SCLK、CS#、IO0、IO1、WP#、HOLD#

  - 四线SPI：SCLK、CS#、IO0、IO1、IO2、IO3

  - QPI模式：SCLK、CS#、IO0、IO1、IO2、IO3

• 灵活的代码与数据存储架构

  - 统一256字节页编程

  - 统一4K字节扇区擦除

  - 统一32K/64K字节块擦除

  - 全芯片擦除功能

• 通过WP#引脚实现受保护扇区的硬件锁定

• 一次性可编程(OTP)安全寄存器

  - 3组1K字节带OTP锁的安全寄存器

• 每颗器件具有128位唯一ID

• 快速编程与擦除速度（典型值）

  - 0.4ms页编程时间

  - 40ms 4K字节扇区擦除时间

  - 0.12秒32K字节块擦除时间

  - 0.15秒64K字节块擦除时间

• JEDEC标准制造商与器件ID读取机制

• 超低功耗特性（典型值）

  - 深度休眠电流1μA

  - 待机电流18μA

  - 85MHz工作频率下读取电流8mA

  - 编程/擦除工作电流10mA

• 高可靠性

  - 10万次编程/擦除周期

  - 数据保存期限20年

• 工业标准环保封装选项

  - 8引脚SOP（150/208mil）

  - 8焊盘USON（3x2x0.55mm，3x4x0.55mm）

  - 8焊盘WSON（6x5mm）

  - 8引脚TSSOP

  - KGD用于SiP
