P24C512H-SSH-MIR
phone 189 2646 8515
EEPROM
品牌：普冉
最低工作电压可低至1.65V
1MHz时钟频率（1.65V至3.6V）
3.4MHz时钟频率（1.65V至3.6V）
低功耗CMOS技术
读取电流0.5mA（400kHz），最大值
封装：WLCSP
应用：三相电表、单相电表、通讯模块、水表、仪器仪表
Consult Now Download Sheet
Application Scenarios
通讯模块 通讯模块
通讯模块
仪器仪表 仪器仪表
仪器仪表
电表 电表
电表
水表 水表
水表
燃气表 燃气表
燃气表
Recommended Products
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C16C
存储器E²PROM 品牌：普冉 ■ 单电源电压与高速性能 ‣ 最低工作电压可低至1.7V ‣ 2.5V至5.5V供电时支持1MHz时钟频率 ‣ 1.7V至2.5V供电时支持400kHz时钟频率 ■ 低功耗CMOS技术 ‣ 读取电流最大400μA ‣ 写入电流最大1.6mA 封装：PDIP-8、SOP-8、TSSOP-8、DFN-8/UDFN-8、SOT23-5、TSOT23-5及6球WLCSP 应用：数字万用表、TV板块、摄像头模组、水表、燃气表、遥控器、血压计
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌：普冉 低功耗CMOS技术 读取电流0.2mA（400kHz，典型值） 写入电流0.8mA（400kHz，典型值） 最低工作电压低至1.7V 封装：PDIP, SOP, TSSOP, DFN/UDFN 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C16C
存储器E²PROM 品牌：普冉 ■ 单电源电压与高速性能 ‣ 最低工作电压可低至1.7V ‣ 2.5V至5.5V供电时支持1MHz时钟频率 ‣ 1.7V至2.5V供电时支持400kHz时钟频率 ■ 低功耗CMOS技术 ‣ 读取电流最大400μA ‣ 写入电流最大1.6mA 封装：PDIP-8、SOP-8、TSSOP-8、DFN-8/UDFN-8、SOT23-5、TSOT23-5及6球WLCSP 应用：数字万用表、TV板块、摄像头模组、水表、燃气表、遥控器、血压计
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
Product Description

芯片说明：

P24C512X是一款512 Kbit I2C兼容串行EEPROM（电可擦除可编程存储器）设备。它包含一个64K×8位的内存阵列，每页128字节。P24C512X为不同应用提供以下型号。

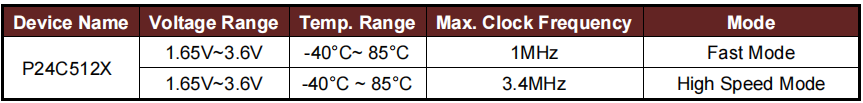

设备选择表：


应用：

三相电表

单相电表

通讯模块

水表

仪器仪表

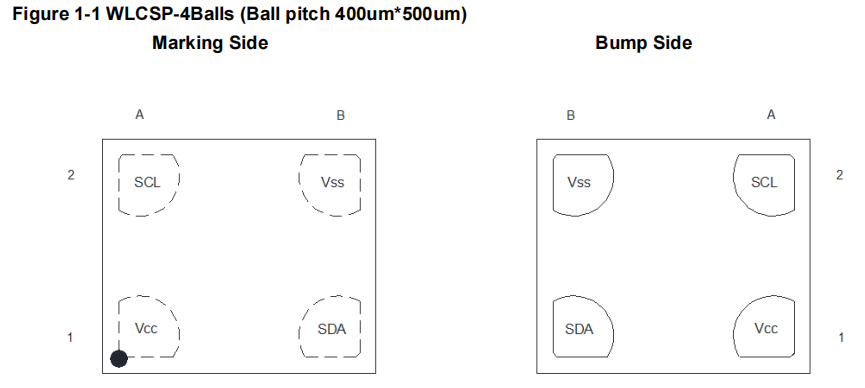

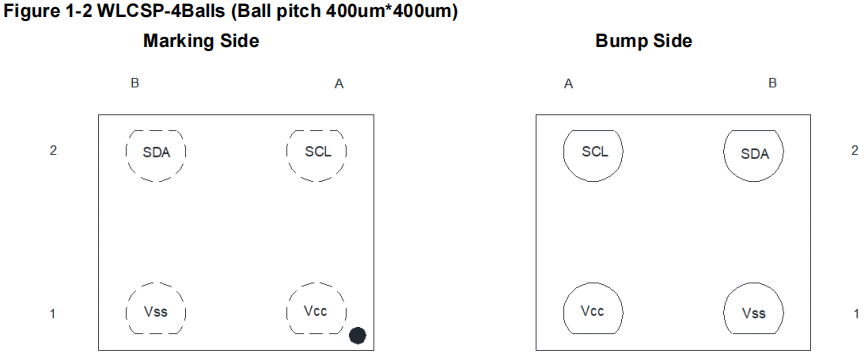

引脚配置：

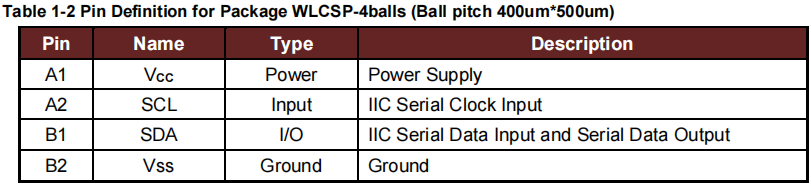

引脚定义：





Product Features

◼ 单电源电压并支持快速与高速IIC总线

 最低工作电压可低至1.65V

 1MHz时钟频率（1.65V至3.6V）

 3.4MHz时钟频率（1.65V至3.6V）


◼ 低功耗CMOS技术

 读取电流0.5mA（400kHz），最大值


◼ 施密特触发器与滤波输入抗噪声干扰

◼ 支持顺序读取与随机读取功能

◼ 128字节页写入模式，允许部分页写入

◼ 可编程区块的软件写保护功能(SWP)

 支持上四分之一/上半部/上四分之三/整个存储阵列保护


◼ 软件可编程器件ID配置

 3位DSC寄存器，通过DSCWR指令配置


◼ 额外可写锁定页

◼ 自定时写入周期（最长5ms）

◼ 高可靠性

 耐久性：10万次写入周期

 数据保存期：20年

 人体静电放电防护：4KV

 抗闩锁能力：±200mA


◼ 封装规格：

 4-Ball WLCSP with Ball Pitch 400um X400um

 4-Ball WLCSP with Ball Pitch 400um X500um
