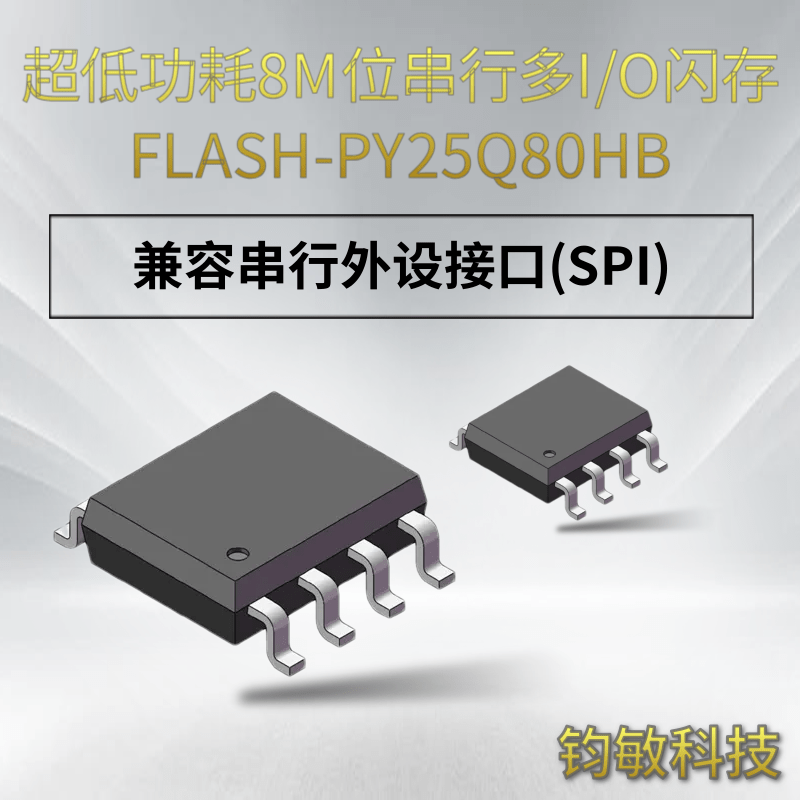

PY25Q80HB
phone 189 2646 8515
FLASH
品牌:普冉
• 典型超低功耗特性
  - 1微安深度掉电电流
  - 15微安待机电流
  - 85MHz下7.5毫安读取工作电流
  - 6毫安编程/擦除工作电流
• 高可靠性
  - 100,000次编程/擦除周期
  - 20年数据保存期限
封装:SOP/USON/TSSOP
应用:三相电表、单相电表、通讯模块、水表、仪器仪表
Application Scenarios
Recommended Products
PY25Q32HB
FLASH 品牌:普冉 • 超低功耗特性(典型值) - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装:SOP/USON/WSON/TSSOP 应用:水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q256HB
FLASH 品牌:普冉 电压:2.7至3.6V 串行外设接口(SPI) 兼容:模式0和模式3 工作温度:-40℃~85℃ 封装:SOP/WSON 应用:水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌:普冉 低功耗CMOS技术 读取电流0.2mA(400kHz,典型值) 写入电流0.8mA(400kHz,典型值) 最低工作电压低至1.7V 封装:PDIP, SOP, TSSOP, DFN/UDFN 应用:三相电表、单相电表、通讯模块、水表、仪器仪表
P24C512H-SSH-MIR
EEPROM 品牌:普冉 最低工作电压可低至1.65V 1MHz时钟频率(1.65V至3.6V) 3.4MHz时钟频率(1.65V至3.6V) 低功耗CMOS技术 读取电流0.5mA(400kHz),最大值 封装:WLCSP 应用:三相电表、单相电表、通讯模块、水表、仪器仪表
P24C16C
存储器E²PROM 品牌:普冉 ■ 单电源电压与高速性能 ‣ 最低工作电压可低至1.7V ‣ 2.5V至5.5V供电时支持1MHz时钟频率 ‣ 1.7V至2.5V供电时支持400kHz时钟频率 ■ 低功耗CMOS技术 ‣ 读取电流最大400μA ‣ 写入电流最大1.6mA 封装:PDIP-8、SOP-8、TSSOP-8、DFN-8/UDFN-8、SOT23-5、TSOT23-5及6球WLCSP 应用:数字万用表、TV板块、摄像头模组、水表、燃气表、遥控器、血压计
LD8224
微功耗全极性霍尔开关 品牌:乐业达 工作电压:1.65V ~ 5.5 工作温度:-40℃~150℃ 封装:SOT-23-3L 、TO-92S、DFN-4L 输出方式:开漏输出、CMOS 输出 应用:家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q32HB
FLASH 品牌:普冉 • 超低功耗特性(典型值) - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装:SOP/USON/WSON/TSSOP 应用:水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q256HB
FLASH 品牌:普冉 电压:2.7至3.6V 串行外设接口(SPI) 兼容:模式0和模式3 工作温度:-40℃~85℃ 封装:SOP/WSON 应用:水表、三相电表、单相电表、仪器仪表、通讯模块
P24C256H-SSH-MIR
EEPROM 品牌:普冉 低功耗CMOS技术 读取电流0.2mA(400kHz,典型值) 写入电流0.8mA(400kHz,典型值) 最低工作电压低至1.7V 封装:PDIP, SOP, TSSOP, DFN/UDFN 应用:三相电表、单相电表、通讯模块、水表、仪器仪表
P24C512H-SSH-MIR
EEPROM 品牌:普冉 最低工作电压可低至1.65V 1MHz时钟频率(1.65V至3.6V) 3.4MHz时钟频率(1.65V至3.6V) 低功耗CMOS技术 读取电流0.5mA(400kHz),最大值 封装:WLCSP 应用:三相电表、单相电表、通讯模块、水表、仪器仪表
P24C16C
存储器E²PROM 品牌:普冉 ■ 单电源电压与高速性能 ‣ 最低工作电压可低至1.7V ‣ 2.5V至5.5V供电时支持1MHz时钟频率 ‣ 1.7V至2.5V供电时支持400kHz时钟频率 ■ 低功耗CMOS技术 ‣ 读取电流最大400μA ‣ 写入电流最大1.6mA 封装:PDIP-8、SOP-8、TSSOP-8、DFN-8/UDFN-8、SOT23-5、TSOT23-5及6球WLCSP 应用:数字万用表、TV板块、摄像头模组、水表、燃气表、遥控器、血压计
LD8224
微功耗全极性霍尔开关 品牌:乐业达 工作电压:1.65V ~ 5.5 工作温度:-40℃~150℃ 封装:SOT-23-3L 、TO-92S、DFN-4L 输出方式:开漏输出、CMOS 输出 应用:家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
Product Description

芯片说明:

PY25Q80HB是一款串行接口闪存器件,专为需要将程序代码从闪存镜像至嵌入式或外部RAM执行的大批量消费类应用而设计。该器件采用灵活的擦除架构,具有扇区级擦除粒度,同样非常适合数据存储场景,可省去额外数据存储设备的需求。其擦除块大小经过优化设计,完美契合当代代码与数据存储应用需求——通过优化擦除块尺寸,能显著提升存储空间利用率。由于某些代码模块和数据存储段必须独占独立擦除区域,该设计可大幅减少传统大扇区/大区块闪存器件常见的存储空间浪费现象。这种提升的存储效率使得在保持相同总存储密度的同时,还能增加额外代码例程和数据存储段。

该器件还包含3个额外的512字节安全寄存器(具有OTP一次性可编程锁定功能),可用于设备唯一序列号、系统级电子序列号(ESN)存储、加密密钥存储等用途。其工作电压范围宽达2.3V至3.6V,支持读取、编程和擦除操作,无需为编程和擦除提供额外电压,特别适合多种不同系统应用场景。


应用:

三相电表

单相电表

通讯模块

水表

仪器仪表

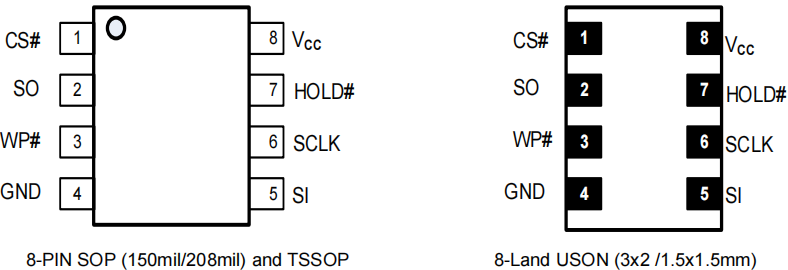

引脚配置:

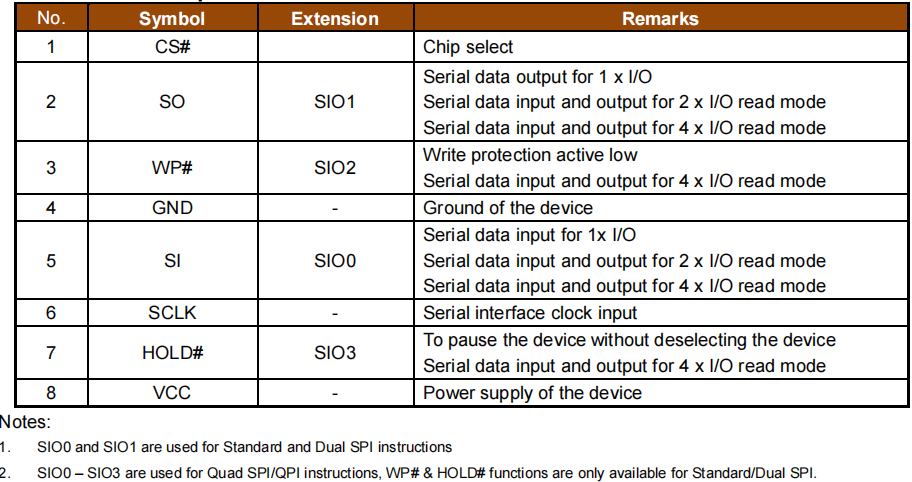

引脚说明:

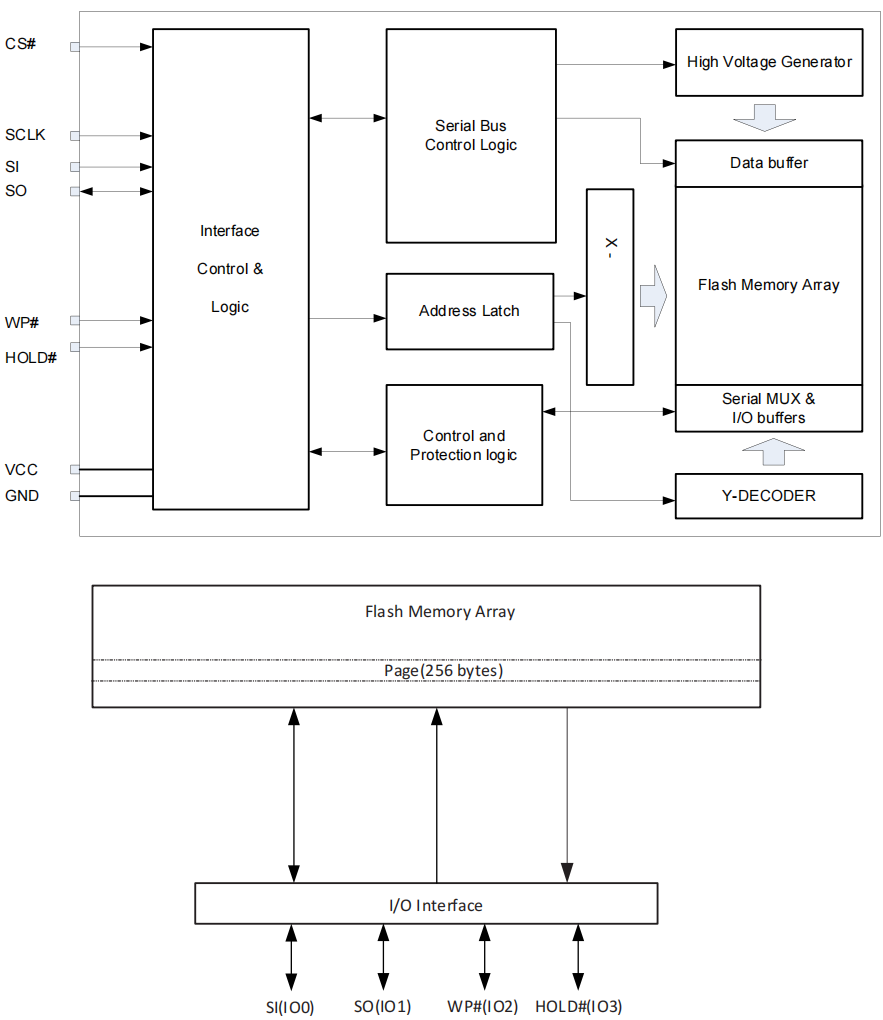

框图:


Product Features

• 单电源2.3至3.6V供电

• 工业级温度范围-40°C至85°C

• 兼容串行外设接口(SPI):模式0和模式3

• 支持单线/双线/四线SPI及QPI模式

  - 标准SPI:SCLK、CS#、SI、SO、WP#、HOLD#

  - 双线SPI:SCLK、CS#、IO0、IO1、WP#、HOLD#

  - 四线SPI:SCLK、CS#、IO0、IO1、IO2、IO3

  - QPI模式:SCLK、CS#、IO0、IO1、IO2、IO3

• 灵活的代码与数据存储架构

  - 统一256字节页编程

  - 统一4K字节扇区擦除

  - 统一32K/64K字节块擦除

  - 全芯片擦除功能

• 通过WP#引脚硬件锁定保护扇区

• 一次性可编程(OTP)安全寄存器

  - 3组512字节OTP锁定安全寄存器

• 每颗器件具有128位唯一ID

• 典型快速编程与擦除速度

  - 30微秒单字节编程时间

  - 0.5毫秒页编程时间

  - 50毫秒4K字节扇区擦除时间

  - 0.16秒32K字节块擦除时间

  - 0.3秒64K字节块擦除时间

• JEDEC标准制造商与器件ID读取方案

• 典型超低功耗特性

  - 1微安深度掉电电流

  - 15微安待机电流

  - 85MHz下7.5毫安读取工作电流

  - 6毫安编程/擦除工作电流

• 高可靠性

  - 100,000次编程/擦除周期

  - 20年数据保存期限

• 工业标准环保封装选项

  - 8引脚SOP封装(150mil/208mil)

  - 8焊盘USON封装(3x2x0.55mm,1.5x1.5x0.55mm)

  - 8引脚TSSOP封装

  - KGD用于SiP
