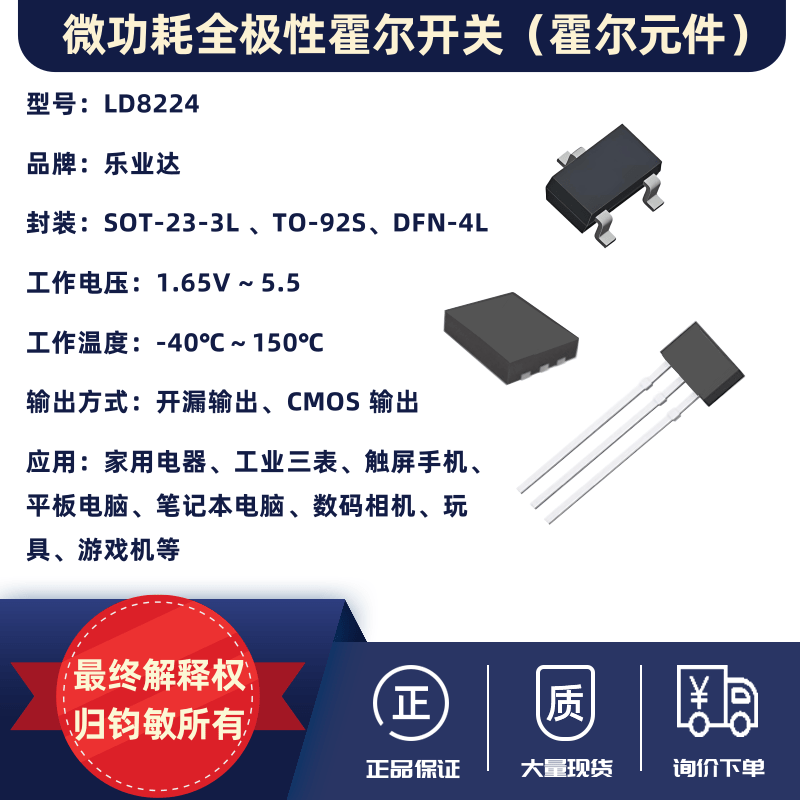

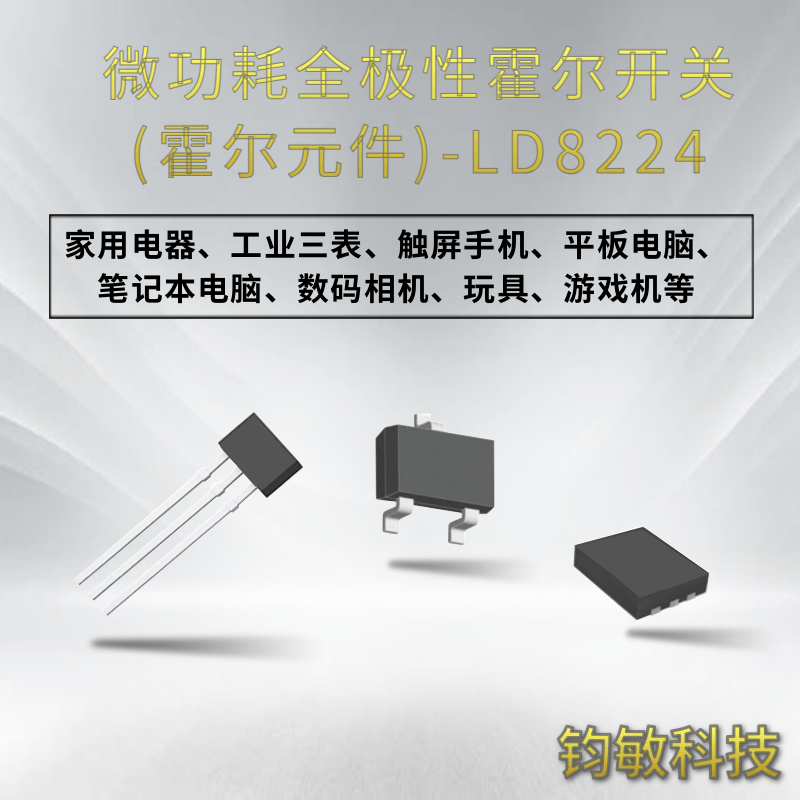

| 芯片概述： LD8224系列是一款微功耗全极性霍尔开关，适用于各种要求低功耗电子产品的磁场检测，如触屏式手机、平板电脑、笔记本电脑等，根据检测到的磁场信号给出相应的数字输出。 此产品具有精准的磁性开关切换点，且其对于工艺偏差和温度变化的敏感度低。同时，此产品可提供多种封装形式供客户选择，如SOT-23-3L 、 TO-92S和DFN-4L等。 芯片应用： 家用电器、工业三表 触屏手机、平板电脑 笔记本电脑、数码相机 玩具、游戏机 |

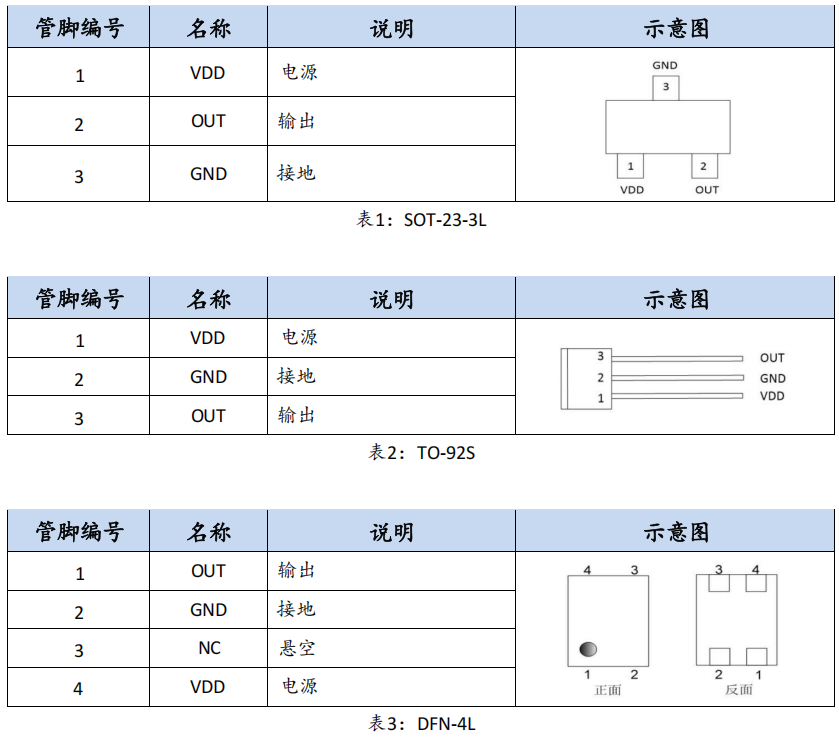

管脚定义：

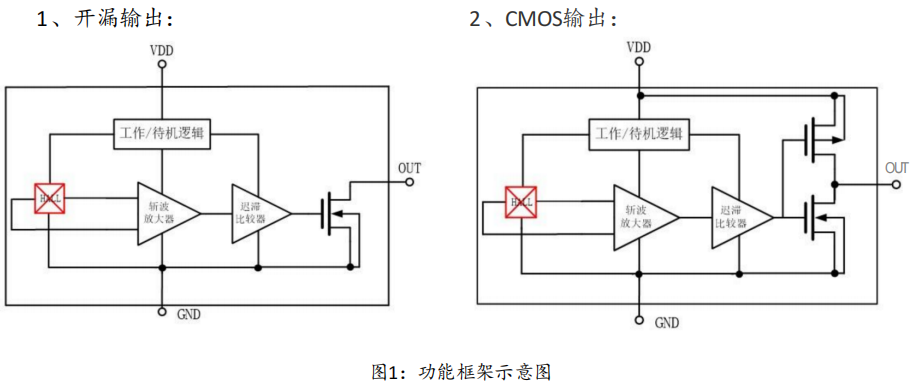

| 功能框图：
|
极低的功耗设计：
IDD=0.3μA ，工作频率5Hz；IDD=0.7μA ，工作频率20Hz；
IDD=2.0μA ，工作频率100Hz；IDD=2.5μA，工作频率200Hz；
输出方式：开漏输出、CMOS 输出
工作电压范围：1.65V ~ 5.5V
斩波放大器设计
不区分磁场极性，N 极和S 极均可使用
封装形式：SOT-23-3L 、TO-92S、DFN-4L
