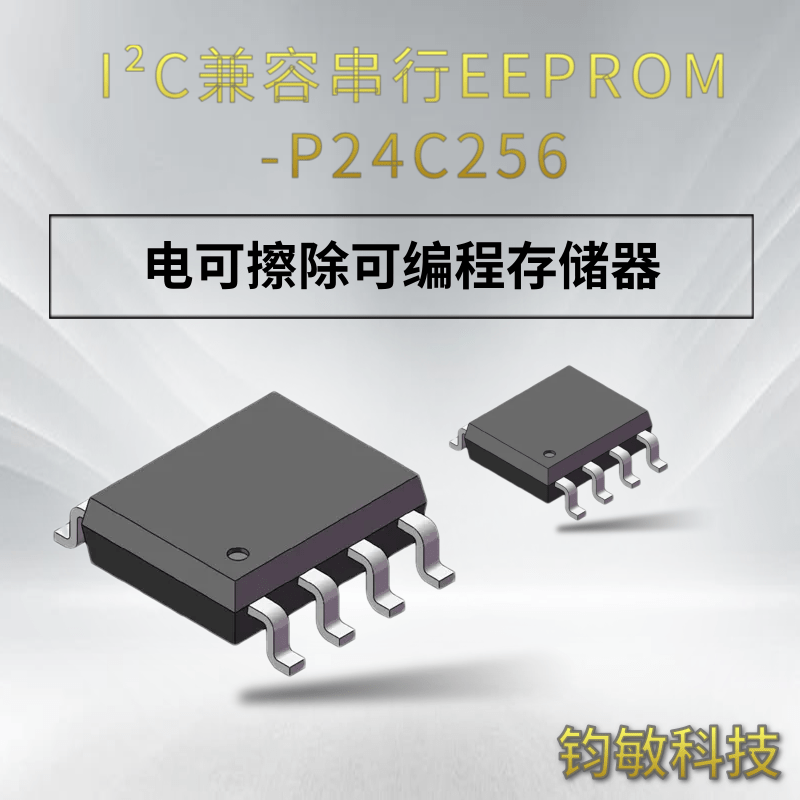

P24C256H-SSH-MIR
phone 189 2646 8515
EEPROM
品牌：普冉
低功耗CMOS技术
读取电流0.2mA（400kHz，典型值）
写入电流0.8mA（400kHz，典型值）
最低工作电压低至1.7V
封装：PDIP, SOP, TSSOP, DFN/UDFN
应用：三相电表、单相电表、通讯模块、水表、仪器仪表
Consult Now Download Sheet
Application Scenarios
通讯模块 通讯模块
通讯模块

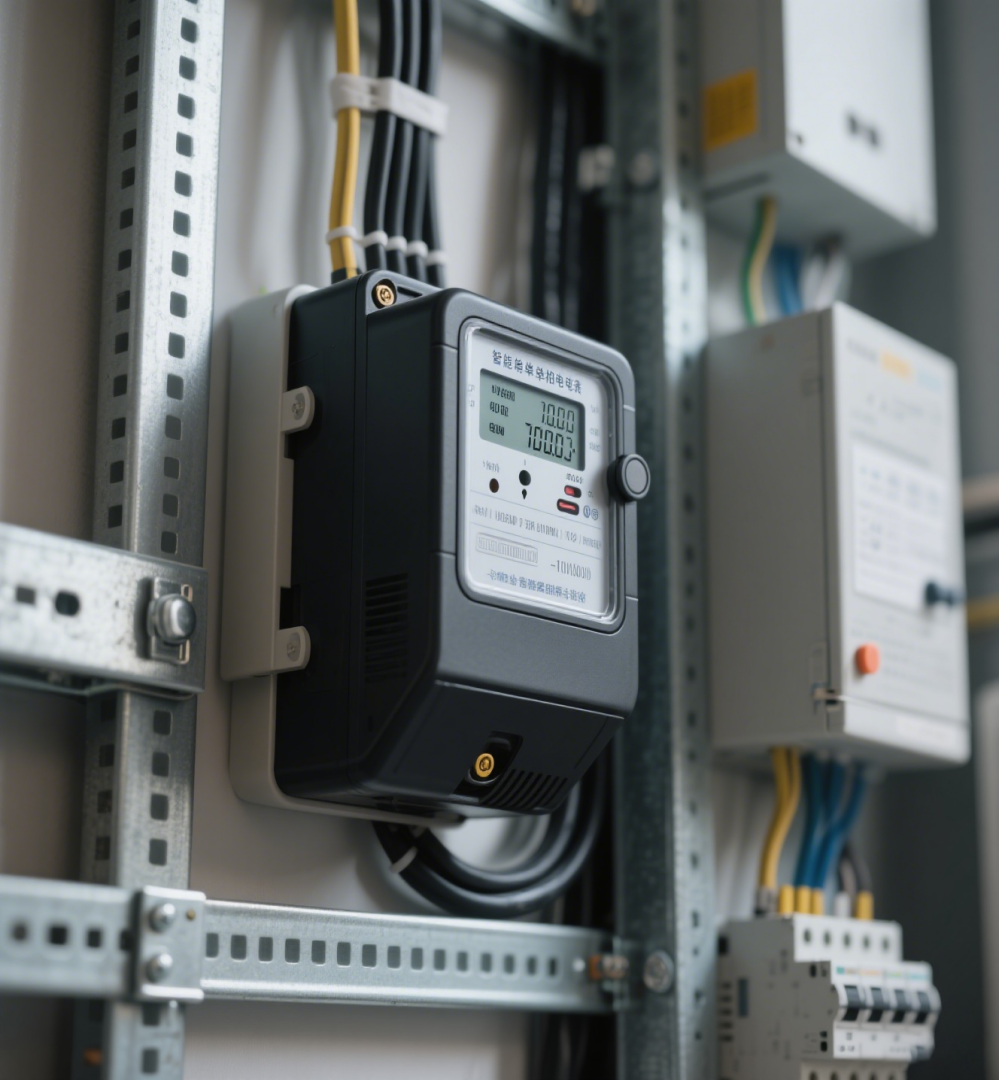

电表 电表
电表
水表 水表
水表
燃气表 燃气表
燃气表
仪器仪表 仪器仪表
仪器仪表
Recommended Products
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C16C
存储器E²PROM 品牌：普冉 ■ 单电源电压与高速性能 ‣ 最低工作电压可低至1.7V ‣ 2.5V至5.5V供电时支持1MHz时钟频率 ‣ 1.7V至2.5V供电时支持400kHz时钟频率 ■ 低功耗CMOS技术 ‣ 读取电流最大400μA ‣ 写入电流最大1.6mA 封装：PDIP-8、SOP-8、TSSOP-8、DFN-8/UDFN-8、SOT23-5、TSOT23-5及6球WLCSP 应用：数字万用表、TV板块、摄像头模组、水表、燃气表、遥控器、血压计
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
P24C16C
存储器E²PROM 品牌：普冉 ■ 单电源电压与高速性能 ‣ 最低工作电压可低至1.7V ‣ 2.5V至5.5V供电时支持1MHz时钟频率 ‣ 1.7V至2.5V供电时支持400kHz时钟频率 ■ 低功耗CMOS技术 ‣ 读取电流最大400μA ‣ 写入电流最大1.6mA 封装：PDIP-8、SOP-8、TSSOP-8、DFN-8/UDFN-8、SOT23-5、TSOT23-5及6球WLCSP 应用：数字万用表、TV板块、摄像头模组、水表、燃气表、遥控器、血压计
LD8224
微功耗全极性霍尔开关 品牌：乐业达 工作电压：1.65V ~ 5.5 工作温度：-40℃～150℃ 封装：SOT-23-3L 、TO-92S、DFN-4L 输出方式：开漏输出、CMOS 输出 应用：家用电器、工业三表、触屏手机、平板电脑、笔记本电脑、数码相机、玩具、游戏机等
PY25Q32HB
FLASH 品牌：普冉 • 超低功耗特性（典型值） - 深度休眠电流1μA - 待机电流18μA - 85MHz工作频率下读取电流8mA - 编程/擦除工作电流10mA 封装：SOP/USON/WSON/TSSOP 应用：水表、三相电表、单相电表、通讯模块、仪器仪表
PY25Q80HB
FLASH 品牌：普冉 • 典型超低功耗特性 - 1微安深度掉电电流 - 15微安待机电流 - 85MHz下7.5毫安读取工作电流 - 6毫安编程/擦除工作电流 • 高可靠性 - 100,000次编程/擦除周期 - 20年数据保存期限 封装：SOP/USON/TSSOP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
PY25Q256HB
FLASH 品牌：普冉 电压：2.7至3.6V 串行外设接口（SPI） 兼容：模式0和模式3 工作温度：-40℃~85℃ 封装：SOP/WSON 应用：水表、三相电表、单相电表、仪器仪表、通讯模块
P24C512H-SSH-MIR
EEPROM 品牌：普冉 最低工作电压可低至1.65V 1MHz时钟频率（1.65V至3.6V） 3.4MHz时钟频率（1.65V至3.6V） 低功耗CMOS技术 读取电流0.5mA（400kHz），最大值 封装：WLCSP 应用：三相电表、单相电表、通讯模块、水表、仪器仪表
Product Description

芯片说明：

P24C256H-SSH-MIR是一款256 Kbit I²C兼容串行EEPROM（电可擦除可编程存储器）设备。

它包含一个32K×8位的内存阵列，每页64个字节。


芯片应用：

三相电表

单相电表

通讯模块

水表

仪器仪表

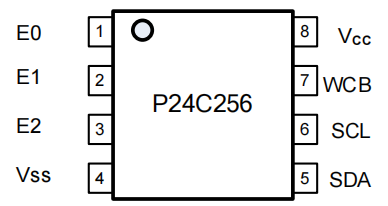

引脚配置：

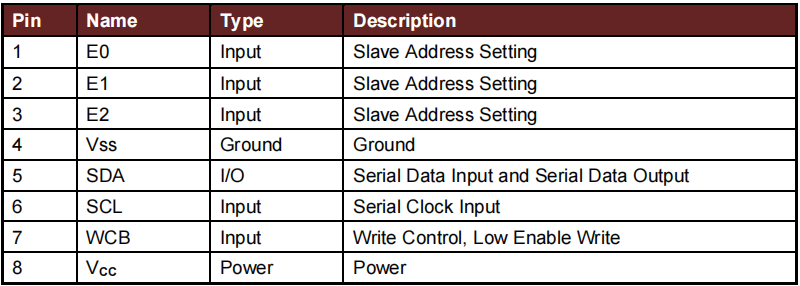

引脚定义：

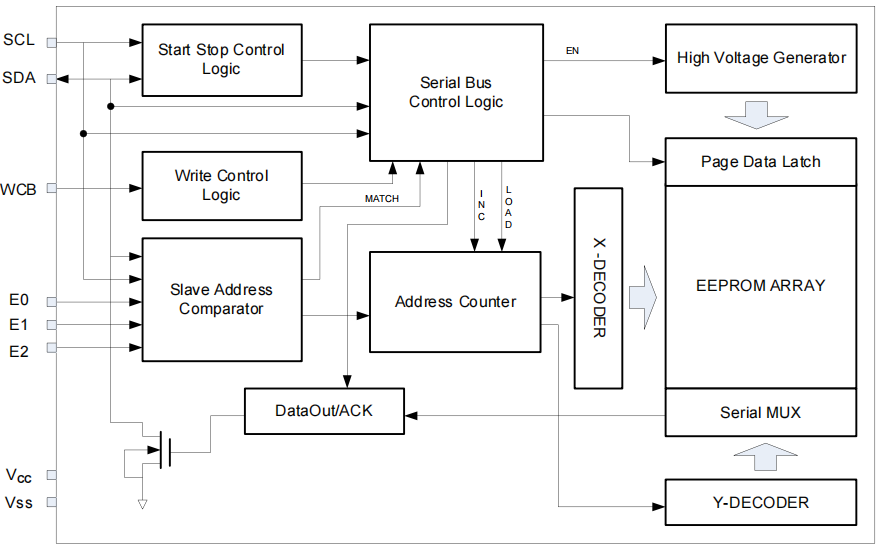

框图：


Product Features

◼ 单电源电压和高速

 最低工作电压低至1.7V

 1 从2.5V到5.5V的MHz时钟

 400从1.7V到5.5V的kHz时钟

◼ 低功耗CMOS技术

 读取电流0.2mA（400kHz，典型值）

 写入电流0.8mA（400kHz，典型值）

◼ 施密特触发器，用于噪声抑制的滤波输入

◼ 顺序和随机读取功能

◼ 64字节页面写入模式，允许部分页面写入

◼ 整个内存阵列的写保护

◼ 附加可写锁定页面

◼ 自定时写入周期（最大5ms）

◼ 高可靠性

 持久性：100万个写入周期

 数据保留：100年

 高压断路器：6KV

 闭锁能力：+/-200mA（25C）

◼ 包装：PDIP、SOP、TSSOP、DFN/UDFN
