芯片概述：
芯片应用：

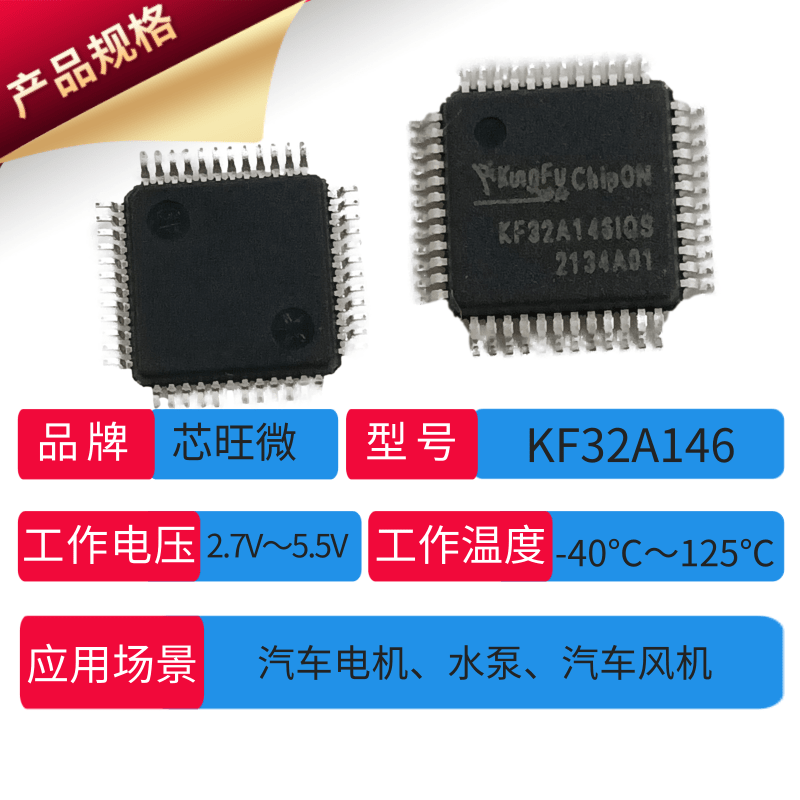

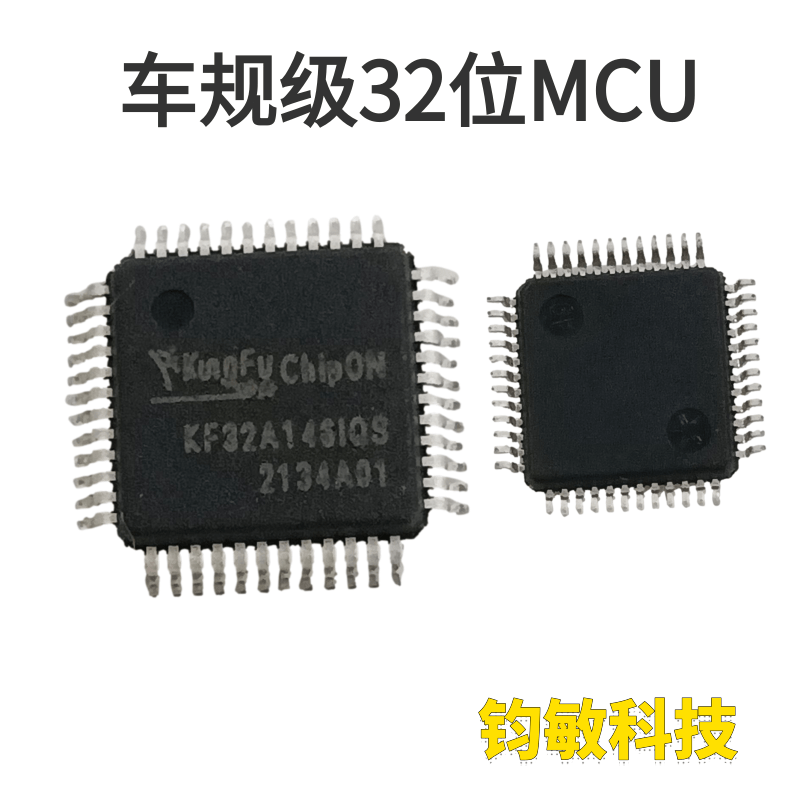

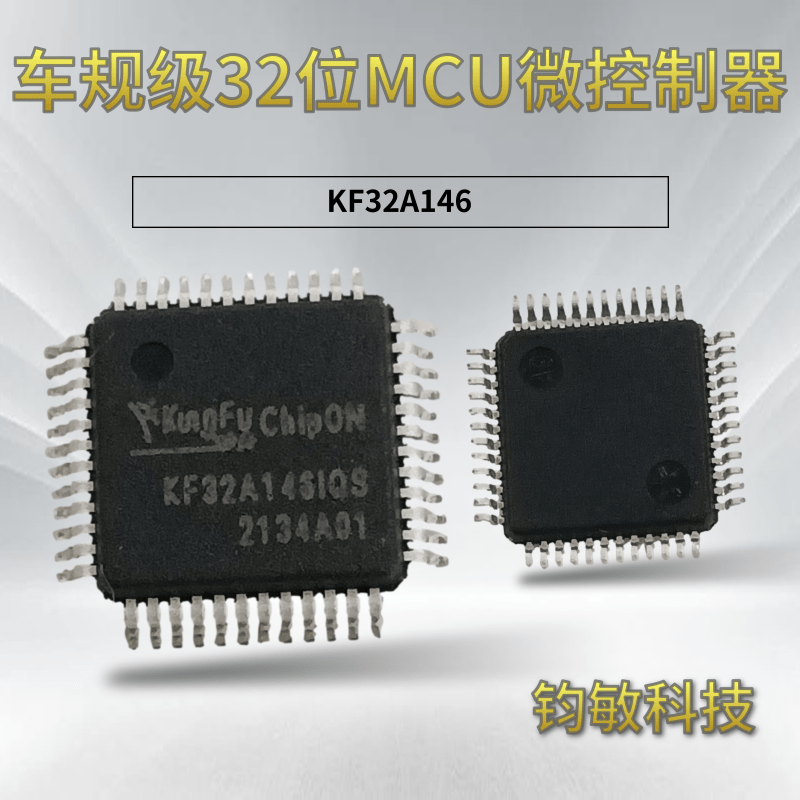

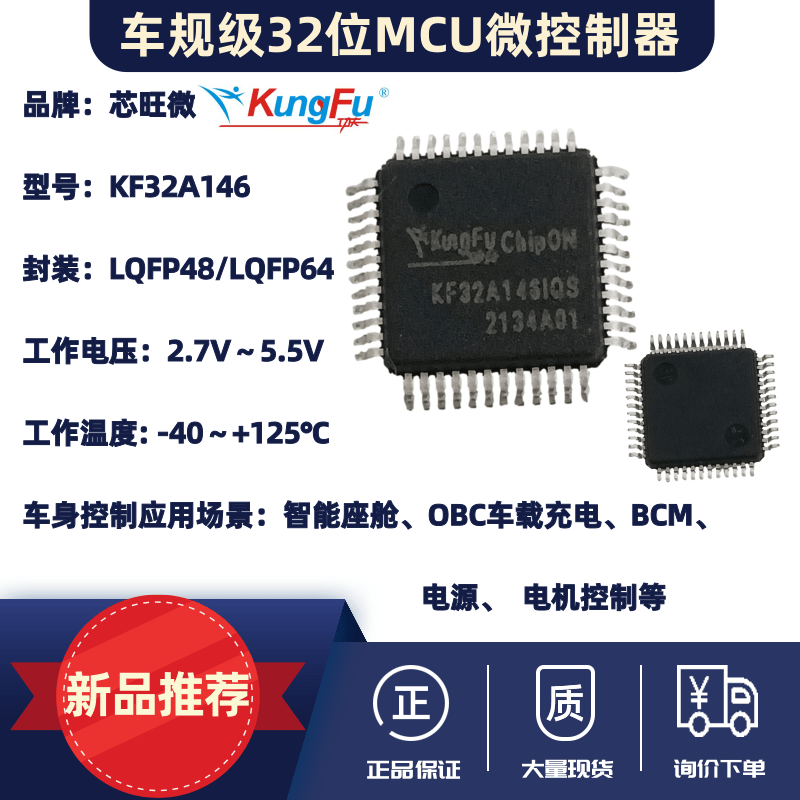

| KF32A146 系列单片机是基于 KF32 内核架构开发的单片机。KF32 为 32 位三级流水线 结构的高性能处理器内核，KF32 内核具有以下特点： 三级流水线结构 基于 16 位/32 位混合指令的高效指令集 支持 13 个 32 位通用寄存器（R0~R12），1 个链接寄存器（R13），1 个堆栈指针 寄存器（R14），1 个程序计数器（R15） 支持 32x32 单周期硬件乘法 支持 32/32 硬件除法 支持 8/16/32 位数据访存操作，支持 8/16/32/64 位数据处理 支持加减移位和逻辑运算 支持相对/绝对跳转，支持条件跳转 具有统一的存储空间，32 位地址位宽，支持 4GB 存储空间 支持最多 64+16 个中断请求和 16 级中断优先级设置 支持多种休眠模式 支持 24 位系统节拍定时器 提供了可编程存储器访问权限控制 支持多种操作系统（OS）特性 满足AEC-Q100汽车质量认证标准 (详细内容请参考规格书) |
1.CPU 32 位高性能 KungFu32 内核； 工作频率最高为 72MHz，可软件调节； 基于 16 位/32 位混合指令的高效指令集； 3 级流水线； 32×32 单周期乘法，32÷32 硬件除法； 支持中断优先级处理，实现自动中断堆栈； 13 个 32 位通用寄存器 R0~R12； 链接寄存器（R13）； 堆栈指针寄存器（R14）； 程序计数器（R15）； 24 位系统节拍定时器； | 2.存储器 最高 256KByte FLASH，带 ECC 校验； 最高 48KByteRAM，带 ECC 校验； 2 个 1KByte 双端口 RAM，带 ECC 校验； 16KByte 引导 ROM； FLASH 可经受 100 000 次写操作； | 3.特殊功能 内嵌上电复位电路； 低电压检测及低电压复位； 可编程电压检测； 硬件双看门狗； 6 种时钟源， 3 种时钟信号选择； 支持两线串行编程/在线调试； | 4.I/O 口配置 LQFP48 封装 有 43 个通用 I/O； LQFP64 封装 有 58 个通用 I/O； 支持输入输出口设置； 支持内置上拉/下拉功能； 支持推挽输出和开漏输出模式； 支持数字/模拟引脚设置； 支持引脚功能重映射； 施密特电平输入； 支持外部引脚不可屏蔽中断； |
5.定时器/计数器 定时器 5/6：16 位高级定时器，定时器 5/6 支持 ECCP5； 定时器 1/2/3/4/18/19：16 位通用定时器，分 别支持 CCP1/2/3/4/18/19； 定时器 0：16 位低功耗通用定时器，支持 CCP0； 定时器 21：32 位通用定时器，支持 CCP21； 定时器 14：16 位基本定时器； 定时器 7：用于 QEI0； | 6.其它外设 2 个 7 通道 DMA； 2 个 SPI 总线模块（兼容 I2S）； 2 个 I2C 总线模块（兼容 SMBUS/PMBUS）； 3 个 USART 模块，1 个低功耗 USART（均 兼容 7816/LIN/IRDA 功能）； 1 个 CAN 模块；1 个 CANFD 模块； 1 个 CFGL 可配置逻辑单元模块； 1 个 FlexMUX 触发选择模块； 1 个 ECFGL 增强型可配置逻辑模块； 1 个 FDC 可编程延时模块； 1 个独立的 RTC（万年历）； 1 个 12 位 ADC 模块； 1 个 12 位 DAC 模块； 4 个 CMP 比较器模块； 1 个硬件 CRC32 模块； 1 个 AES 加/解密模块； 1 个 RNG 随机数生成模块； | 7.功耗管理 5种功耗模式： 正常运行模式 普通休眠模式 停止模式 待机模式 关断模式； | 8.工作条件 工作电压：2.7V～5.5V； 工作温度范围：-40℃～+125℃ |
